TRAVEL MOTOR (1/2) экскаватора гусеничного Hyundai R160LC-9
TRAVEL MOTOR (1/2) экскаватора гусеничного Hyundai R160LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:TRAVEL MOTOR (1/2)
Версия:2014. 7.31 REV.14G

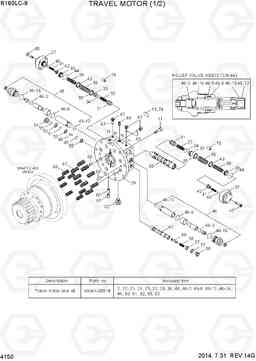

TRAVEL MOTOR (1/2) R160LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | AR | ||
*-1 | 31Q5-42030 | Гидромотор хода в сборе | 1 | ||
*-2 | @ | REDUCTION GEAR ASSY | 1 |
SEE 4170
|
|
29 | XKAY-00475 | крышка багажного | 1 | ||
35 | XKAY-00482 | катушка | 2 | ||
36 | XKAY-00483 | Пружина | 2 | ||
37 | XKAY-00484 | Крышка | 2 | ||
38 | XKAY-00485 | Пружина | 2 | ||
39 | XKAY-00486 | Золотник | 2 | ||
40 | XKAY-00487 | мяч сталь | 2 | ||
41 | XKAY-00488 | Пружина | 2 | ||
42 | XKAY-00489 | Пробка (заглушка) | 2 | ||
43 | XKAY-00490 | катушка | 2 | ||
45 | XKAY-00492 | Болт барашек | 8 | ||
46 | XKAY-01407 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
46-13 | XKAY-00687 | Кольцо | 2 | ||
46-9 | XKAY-00684 | Кольцо | 2 | ||
47 | XKAY-00494 | Золотник | 1 | ||
48 | XKAY-00826 | GUIDE | 1 | ||
53 | XKAY-00500 | Кольцо стопорное | 1 | ||
54 | XKAY-00501 | Пробка (заглушка) | 3 | ||
56 | XKAY-00502 | Пружина | 1 | ||
57 | XKAY-00503 | катушка | 1 | ||
58 | XKAY-00504 | Пробка (заглушка) | 1 | ||
59 | XKAY-00505 | Золотник | 1 | ||
60 | XKAY-00506 | ORIFICE | 2 | ||
61 | XKAY-00507 | ORIFICE | 2 | ||
62 | XKAY-00508 | Пробка (заглушка) | 3 | ||
64 | XKAY-00032 | Пробка (заглушка) | 1 | ||
65 | XKAY-00509 | Палец | 4 | ||
66 | XKAY-00510 | Палец | 1 | ||
67 | XKAY-00511 | Пружина | 8 | ||
68 | XKAY-00512 | Пружина | 8 | ||
71 | XKAY-00385 | Болт барашек | 16 | ||
72 | XKAY-00515 | Пробка (заглушка) | 1 | ||
73 | XKAY-01128 | NAME PLATE | 1 | ||
74 | XKAY-00517 | RIVET | 2 | ||
76 | XKAY-00519 | ORIFICE | 2 | ||
77 | XKAY-01097 | Прокладка | AR | ||
C | XKAY-00476 | SPOOL KIT | 1 |
INCL 30-34
|
|
K | XKAY-00518 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K34 | XKAY-00481 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K44 | XKAY-00825 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K46-12 | XKAY-00671 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K46-16 | XKAY-00668 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K46-3 | XKAY-00670 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K46-8 | XKAY-00669 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K49 | XKAY-00827 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K50 | XKAY-00497 | Кольцо | 1 | ||
K51 | XKAY-00828 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K52 | XKAY-00499 | Кольцо | 1 | ||
K55 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 4 | ||
K63 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 3 | ||
N* | 31Q5-42050 | Гидромотор хода в сборе | 1 |
*-1, *-2
|
|
N* | 31Q5-42051 | Гидромотор хода в сборе | 1 |
*-1, *-2
|
|
N30 | XKAY-00477 | Золотник | 1 | ||
N31 | XKAY-00478 | CHECK | 2 | ||
N32 | XKAY-00479 | Пружина | 2 | ||
N33 | XKAY-00480 | Пробка (заглушка) | 2 |
