Цилиндр ковша экскаватора гусеничного Hyundai R160LC-9
Цилиндр ковша экскаватора гусеничного Hyundai R160LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4220
Наименование:BUCKET CYLINDER
Версия:2014. 1.31 REV.14A

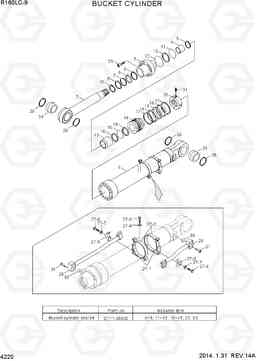

BUCKET CYLINDER R160LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q5-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31Q5-60112 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-34801 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-34811 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-089000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26040 | Кольцо | 1 | ||
| 14 | 31Y1-34970 | Поршень | 1 | ||
| 14 | 31Y1-34971 | Поршень | 1 | ||
| 2 | 31Y1-34881 | Шток в сборе | 1 | ||
| 2 | 31Y1-34882 | Шток в сборе | 1 | ||
| 20 | 31YC-68020 | Гайка | 1 | ||
| 20 | 31YC-68025 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 23 | S109-140704 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 24 | 61Q6-05560 | Втулка поршневого пальца | 1 | ||
| 25 | 61Q6-98810 | Втулка поршневого пальца | 1 | ||
| 25 | 61QH-72610 | Втулка поршневого пальца | 1 | ||
| 26 | Y020-070000 | Пыльник | 4 | ||
| 27 | 31Y1-34990 | Стяжной хомут | 2 | ||
| 27 | 31Y1-34991 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-35000 | Хомут | 1 | ||
| 27-2 | 31YC-31050 | BAND | 1 | ||
| 27-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-100002 | Шайба пружинная | 2 | ||
| 27-4 | S411-100006 | Шайба пружинная | 2 | ||
| 27-5 | 31YC-36010 | Трубный зажим | 1 | ||
| 27-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27-6 | S015-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27-7 | S411-120002 | Шайба пружинная | 1 | ||
| 27-7 | S411-120006 | Шайба пружинная | 1 | ||
| 28 | 31Y1-36041 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-36042 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-36051 | Трубка в сборе (B) | 1 | ||
| 29 | 31Y1-36052 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-34930 | Сальник | 1 | ||
| 31 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 31 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-075030 | Втулка | 1 | ||
| 5 | Y191-081000 | Кольцо стопорное | 1 | ||
| K | 31Y1-35030 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-105004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-105003 | Кольцо | 1 | ||
| K15 | Y420-110000 | Уплотнение | 1 | ||
| K16 | Y310-110100 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-110000 | Пыльник | 2 | ||
| K18 | S632-055004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-055003 | Кольцо | 2 | ||
| K22 | S632-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K30 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-075013 | уплотнение штока | 1 | ||
| K7 | Y180-075020 | Кольцо | 1 | ||
| K8 | Y240-075012 | Кольцевой буфер | 1 | ||
| K9 | Y110-075011 | стеклоочиститель пыли | 1 |
