LH ELECTRIC экскаватора гусеничного Hyundai R160LC-9A
LH ELECTRIC экскаватора гусеничного Hyundai R160LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:LH ELECTRIC
Версия:2013. 12.31 REV.13M

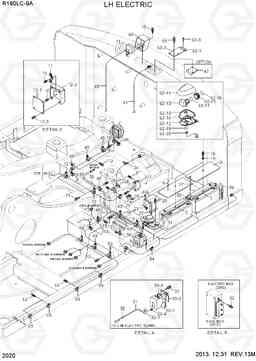

LH ELECTRIC R160LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E6-20270 | Батарея аккумуляторная | 2 | ||
| 10 | S037-102026 | Болт | 34 | ||
| 11 | 21N4-01130 | плита клип | 3 | ||
| 12 | 21Q4-91040 | COVER ASSY | 1 | ||
| 12 | 21Q4-91041 | COVER ASSY | 1 | ||
| 12-1 | 21Q4-91070 | Крышка | 1 | ||
| 12-1 | 21Q4-91071 | Крышка | 1 | ||
| 12-2 | 21Q4-91050 | Пластина | 1 | ||
| 12-2 | 21Q4-91051 | Пластина | 1 | ||
| 12-3 | S035-081526 | Болт | 4 | ||
| 17 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S037-102526 | Болт | 2 | ||
| 19 | 21EN-30560 | Плоская шайба | 2 | ||
| 2 | 21N5-10150 | Кронштейн войлок | 2 | ||
| 20 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 22 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 23 | 21Q6-45100 | выключатель, 90а | 1 | ||
| 24 | 21E9-00170 | клип жгут | 3 | ||
| 25 | S035-082526 | Болт | 4 | ||
| 26 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 27 | 21N4-46800 | зуммер назад | 1 | ||
| 29 | 25D1-10640 | Скоба (хомут) | 1 | ||
| 3 | 21N6-60080 | Крышка аккумуляторной батареи | 2 | ||
| 30 | 21EM-30570 | соединительная трубка | 1 | ||
| 31 | 21EM-30581 | Рукав высокого давления (РВД) | 1 | ||
| 32 | S035-062026 | Болт | 6 | ||
| 33 | 21EG-30630 | бачок омывателя в сборе | 1 | ||
| 33-1 | 21EG-10130 | насос | 1 | ||
| 33-2 | 21EG-10140 | Бак | 1 | ||
| 33-3 | 24L3-30660 | CAP | 1 | ||
| 33-4 | 24L3-30670 | резиновые втулки | 1 | ||
| 33-5 | 24L3-30710 | Пластина | 1 | ||
| 45 | 31L7-10190 | Зажим трубки | 6 | ||
| 47 | 21Q5-60150 | Пластина | 1 | ||
| 49 | 31L7-10200 | Зажим трубки | 10 | ||
| 5 | 21QA-70010 | Реле батареи | 1 | ||
| 50 | 21N5-10160 | Кабель | 1 | ||
| 51 | 21EG-10110 | Кабель | 1 | ||
| 53 | 31L7-10340 | модули зажим для труб | 1 | ||
| 54 | 31L7-10210 | модули зажим для труб | 4 | ||
| 55 | 31L7-10230 | зажим | 2 | ||
| 56 | 24L3-01120 | Кабель | 1 | ||
| 58 | 21N5-10130 | кабель (войлок ры стартер) | 1 | ||
| 61 | 21Q8-11300 | Жгут камеры | 1 | ||
| 62 | 21Q5-60102 | Камера в сборе заднего вида | 1 | ||
| 62-1 | 21AB-30033 | Камера заднего вида | 1 | ||
| 62-3 | S141-050102 | Винт с потайной головкой | 2 | ||
| 68 | 21Q4-47020 | охранять подсветки | 1 | ||
| 69 | 21Q8-11140 | Удлинитель жгута проводов | 1 | ||
| 71 | 21QB-60700 | Фара в сборе | 1 | ||
| 71-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 72 | 31L7-10240 | Зажим трубки | 2 | ||
| 8 | 21Q5-60200 | COVER-BATT RELAY | 1 | ||
| 9 | S037-101526 | Болт | 2 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N62-11 | 21AB-40110 | COVER-TOP | 1 | ||
| N62-12 | 21AB-30120 | Крышка нижняя | 1 | ||
| N62-13 | 21AB-30131 | CAMERA & PCB ASSY | 1 | ||
| N62-14 | 21AB-30140 | Прокладка | 1 | ||
| N62-15 | 21AB-30150 | окошко объектива | 1 | ||
| N62-16 | 21AB-30160 | О кольцо / окошко объектива | 1 | ||
| N62-17 | 21AB-30190 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N62-18 | 21AB-30180 | Объем гайка | 1 | ||
| N62-19 | 21AB-30210 | Кабель в сборе | 1 | ||
| N62-2 | 21Q5-60110 | Кронштейн камеры | 1 |
