UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R160LC-9A
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R160LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

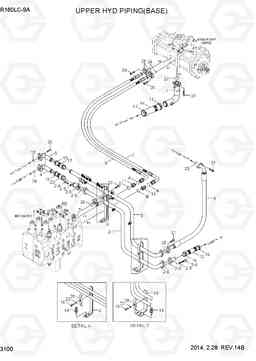

UPPER HYD PIPING(BASE) R160LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 37Q5-11170 | PIPE-SUCTION | 1 | ||
| 10 | 31Q4-11190 | Кронштейн трубы | 1 | ||
| 11 | X500-110004 | Разъем | 2 | ||
| 12 | P760-063019 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 37Q4-13180 | HOSE RUBBER | 1 | ||
| 14 | P760-102030 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 16 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 17 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 18 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S037-103026 | Болт | 4 | ||
| 2 | 37Q5-11210 | PIPE SUB ASSY-RETURN | 1 | ||
| 2-1 | 37Q5-11220 | Трубка | 1 | ||
| 2-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 2-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 2-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S403-122006 | Плоская шайба | 4 | ||
| 2-6 | Y172-003004 | О кольцо | 2 | ||
| 20 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 21 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S403-12200B | Плоская шайба | 2 | ||
| 23 | P760-073019 | Рукав высокого давления (РВД) | 1 | ||
| 24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 26 | Y172-003004 | О кольцо | 2 | ||
| 27 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | 31N4-14240 | Трубный зажим | 2 | ||
| 29 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 3 | 37Q5-11161 | Трубка в сборе | 1 | ||
| 4 | 31Q5-11160 | Трубка в сборе | 1 | ||
| 5 | 31Q4-12130 | Трубка в сборе | 1 | ||
| 6 | 31Q4-11180 | возвращение кронштейн | 1 | ||
| 7 | P993-128420 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 7 | 31Q4-15540 | HOSE ASSY(HI-GRADE) | 1 | ||
| 8 | P993-128419 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 8 | 31Q4-15520 | HOSE ASSY(HI-GRADE) | 1 | ||
| 9 | 37Q5-11180 | Шланг в сборе | 1 | ||
| A | S621-018001 | О кольцо | 2 | ||
| B | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
