Гидроцилиндр стрелы (ADJUST BOOM) экскаватора гусеничного Hyundai R160LC-9A
Гидроцилиндр стрелы (ADJUST BOOM) экскаватора гусеничного Hyundai R160LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4205
Наименование:BOOM CYLINDER(ADJUST BOOM)
Версия:2014. 1.31 REV.14A

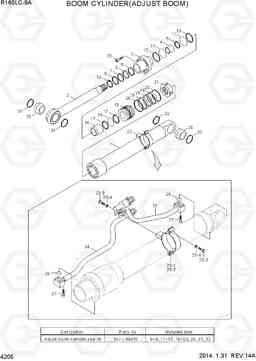

BOOM CYLINDER(ADJUST BOOM) R160LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q5-50910 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31Q5-50920 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-38510 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-24110 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-094000 | Кольцо стопорное | 1 | ||
| 14 | 31YC-21050 | Кольцо | 1 | ||
| 15 | 31Y1-03660 | Поршень | 1 | ||
| 2 | 31Y1-24140 | Шток в сборе | 1 | ||
| 21 | 31YC-61050 | Гайка | 1 | ||
| 22 | S109-180604 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 23 | 31Y1-24570 | Стяжной хомут | 1 | ||
| 23 | 31Y1-24571 | Стяжной хомут | 1 | ||
| 23-1 | 31Y1-24580 | Хомут | 1 | ||
| 23-2 | 31YC-32020 | BAND | 1 | ||
| 23-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-4 | S411-100002 | Шайба пружинная | 6 | ||
| 23-4 | S411-100006 | Шайба пружинная | 6 | ||
| 23-5 | S011-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23-5 | S011-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | 31Y1-38430 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-38431 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-38440 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-38441 | Трубка в сборе - R | 1 | ||
| 25 | 31Y1-38450 | Трубка в сборе (B), левая | 1 | ||
| 25 | 31Y1-38451 | Трубка в сборе (B), левая | 1 | ||
| 25 | 31Y1-38460 | Трубка в сборе (B), правая | 1 | ||
| 25 | 31Y1-38461 | Трубка в сборе (B), левая | 1 | ||
| 27 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | 61QH-72810 | Втулка поршневого пальца | 1 | ||
| 3 | 31Y1-04120 | Сальник | 1 | ||
| 30 | 61QH-72610 | Втулка поршневого пальца | 1 | ||
| 31 | Y020-075100 | Пыльник | 2 | ||
| 32 | Y020-070000 | Пыльник | 2 | ||
| 4 | S732-080040 | Втулка | 1 | ||
| 5 | Y191-086000 | Кольцо стопорное | 1 | ||
| K | 31Y1-38470 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-105004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K12 | S641-105002 | Кольцо | 1 | ||
| K13 | S641-105003 | Кольцо | 1 | ||
| K16 | S632-070004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | S642-070003 | Кольцо | 2 | ||
| K18 | Y420-115000 | Уплотнение | 1 | ||
| K19 | Y310-115000 | Кольцо изнашиваемое | 2 | ||
| K20 | Y440-115000 | Пыльник | 2 | ||
| K26 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y200-080011 | уплотнение штока | 1 | ||
| K7 | Y180-080020 | Кольцо | 1 | ||
| K8 | Y240-080011 | Кольцевой буфер | 1 | ||
| K9 | Y110-080011 | стеклоочиститель пыли | 1 |
