UPPER HYD PIPING(BASE,MAIN PUMP TYPE2) экскаватора гусеничного Hyundai R160LC-9S
UPPER HYD PIPING(BASE,MAIN PUMP TYPE2) экскаватора гусеничного Hyundai R160LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYD PIPING(BASE,MAIN PUMP TYPE2)
Версия:2014. 2.28 REV.14B

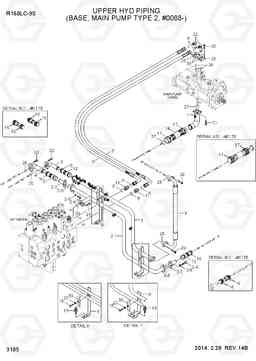

UPPER HYD PIPING(BASE,MAIN PUMP TYPE2) R160LC-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 31Q5-18110 | в сборе Всасывающий трубопровод | 1 | ||
10 | 31Q4-11190 | Кронштейн трубы | 1 | ||
11 | X500-110004 | Разъем | 2 | ||
12 | P760-063019 | Рукав высокого давления (РВД) | 1 | ||
13 | 31Q4-13270 | Рукав высокого давления (РВД) | 1 | ||
13 | 31N4-15370 | Рукав высокого давления (РВД) | 1 | ||
14 | P760-101024 | Шланг резиновый низкой | 1 | ||
15 | S572-570006 | Зажим | 4 | ||
15 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
16 | S572-640006 | Зажим | 8 | ||
16 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
17 | 31N6-11190 | Зажим | 4 | ||
17 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
18 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
19 | S037-103026 | Болт | 4 | ||
2 | 31Q5-18120 | трубы югу сборе возврат | 1 | ||
2-1 | 31Q5-18200 | Трубка в сборе | 1 | ||
2-2 | 31ER-11111 | Клапан обратный | 1 | ||
2-3 | 31ER-11121 | Клапан обратный | 1 | ||
2-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
2-5 | Y172-003004 | О кольцо | 2 | ||
2-6 | S403-122006 | Плоская шайба | 4 | ||
20 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
21 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
22 | S403-12200B | Плоская шайба | 2 | ||
24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
25 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
26 | Y172-003004 | О кольцо | 2 | ||
27 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
29 | P174-120102 | фланец гидрокси, сплит | 2 | ||
3 | 31Q5-18210 | Трубка в сборе | 1 | ||
30 | 31N4-14240 | Трубный зажим | 2 | ||
31 | P760-073019 | Рукав высокого давления (РВД) | 1 | ||
32 | 31N6-15200 | Колено фланцевое | 2 | ||
33 | 31N7-12100 | фланец раскол | 2 | ||
4 | 31Q5-11160 | Трубка в сборе | 1 | ||
5 | 31Q4-12130 | Трубка в сборе | 1 | ||
6 | 31Q4-11180 | возвращение кронштейн | 1 | ||
7 | P933-128022 | Шланг в сборе | 1 | ||
7 | 31Q4-16540 | HOSE ASSY(HI-GRADE) | 1 | ||
8 | P933-128021 | Шланг в сборе | 1 | ||
8 | 31Q4-16530 | HOSE ASSY(HI-GRADE) | 1 | ||
9 | 31Q5-18220 | Рукав высокого давления (РВД) | 1 | ||
A | S621-018001 | О кольцо | 2 | ||
B | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
