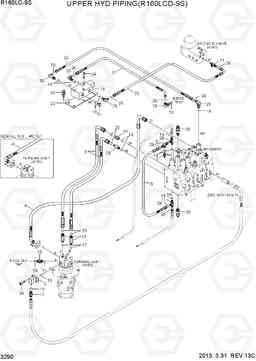

UPPER HYD PIPING(R160LCD-9S) экскаватора гусеничного Hyundai R160LC-9S

Код подсистемы:3290

Наименование:UPPER HYD PIPING(R160LCD-9S)

Версия:2013. 3.31 REV.13C

UPPER HYD PIPING(R160LCD-9S) R160LC-9S

Поз.	Код	Наименование	Кол	Прим.
10	X500-110013	Разъем	1
11	X820-045151	Тройник	2
12	X500-110004	Разъем	1
13	X511-108534	Соединитель	2
14	X500-110017	Разъем	1
15	31N6-91230	Соленоид (электромагнитный клапан)	1
16	S631-024004	Кольцо уплотнительное (О-кольцо)	3
17	S631-018004	Кольцо уплотнительное (О-кольцо)	2
18	S631-011004	Кольцо уплотнительное (О-кольцо)	8
19	S621-018001	О кольцо	1
2	31E5-40520	реле давления	1
20	S621-014001	Кольцо уплотнительное (О-кольцо)	4
21	S631-014004	Кольцо уплотнительное (О-кольцо)	2
22	31Q4-11420	Кронштейн золь клапана	1
23	X420-042018	Шланг в сборе	1
24	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
25	X511-112534	Соединитель	1
26	S621-011001	Кольцо уплотнительное (О-кольцо)	12
27	X420-042032	Шланг в сборе	1
28	X520-110012	Штуцер 90 orfs	1
29	X520-110001	Штуцер 90 orfs	1
3	31N4-12240	Корпус клапана	1
30	31N6-25110	Колено 90, долго	1
31	P220-110102	Заглушка	1
32	X420-042033	Шланг в сборе	1
33	S037-102526	Болт	2
34	S017-080406	Болт с шестигранной головкой (под шестигранник)	2
35	31Q4-99560	VALVE-PORT RELIEF	2
36	X810-045151	Тройник б / тип, ORFS	1
4	31N4-12251	Рукав высокого давления (РВД)	1
4	31Q5-12250	Рукав высокого давления (РВД)	1
5	P930-089020	Шланг в сборе	2
8	X420-042012	Шланг в сборе	1
9	31N5-10410	Трансфер тройник	1
