ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R160LC-9S
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R160LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3520
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2014. 9.30 REV.14J

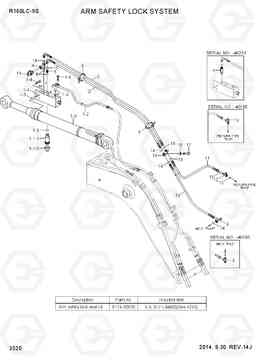

ARM SAFETY LOCK SYSTEM R160LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q5-52132 | ARM SAFETY CYLINDER | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4210, *-1
|
|
| 1-1 | 31Q5-55030 | Клапан | 1 | ||
| 1-1 | 31Q5-55031 | Клапан | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | DCP-002A | CAP | 1 | ||
| 1-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-34591 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-34592 | Трубка в сборе | 1 | ||
| 1-4 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | P930-042049 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 10 | P910-042059 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 10 | P930-042065 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 10 | P910-042075 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 11 | P910-062055 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 11 | P910-062071 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 12 | X840-525252 | Переходник | 1 | ||
| 13 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 15 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 16 | 31Q4-96010 | Терминал в сборе | 1 | ||
| 17 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S411-120006 | Шайба пружинная | 1 | ||
| 19 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 2 | P930-042079 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 2 | P930-042082 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 2 | P930-042076 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 2 | P930-042075 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 3 | P930-062079 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 3 | P930-062082 | Шланг в сборе | 1 |
5.1M BM, STD
|
|
| 3 | P930-062076 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 3 | P930-062075 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 4 | X500-110001 | Разъем | 1 | ||
| 4 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 5 | X500-110011 | Разъем | 1 | ||
| 6 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 6 | X840-515151 | Переходник | 1 | ||
| 8 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 9 | S552-020102 | Зажим | 10 | ||
| K | 31Y1-35070 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 |
