Гидронасос (основной насос, -#0285) экскаватора колесного Hyundai R170W-3
Гидронасос (основной насос, -#0285) экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:MAIN PUMP(-#0285)
Версия:2000.12.15 REV.10

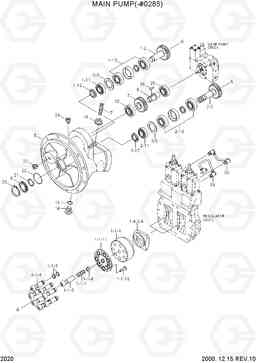

MAIN PUMP(-#0285) R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11EK-15010 | Гидронасос (основной насос) | 1 |
*-1,*-2,*-3
|
|
| *-2 | 446217 | REGULATOR ASSY | 1 |
411.22.10.07
|
|
| 1 | 411235 | ROTARY GROUP(1) | 1 |
201.22.05.11
|
|
| 1-1 | 410209 | ROTARY-HYD SECTION | 1 |
201.22.03.90
|
|
| 1-1-1 | 421289 | цилиндр | 1 |
201.22.03.90
|
|
| 1-1-11 | 062847 | PLATE-RETAINING | 1 |
200.22.10.00
|
|
| 1-1-12 | 831106 | Винт с полукруглой головкой | 14 |
N 02.119
|
|
| 1-1-3 | 408762 | PIN-CENTER | 1 |
201.22.03.90
|
|
| 1-1-5 | 156265 | RING-S/SEALING | 14 | ||
| 1-1-6 | 412411 | воротник весной | 1 |
201.22.03.90
|
|
| 1-1-7 | 408894 | пружинный стакан | 4 |
201.22.03.90
|
|
| 1-10 | 154483 | Подшипник конический роликовый | 1 | ||
| 1-11 | 151101 | Подшипник конический роликовый | 1 |
DIN 720
|
|
| 1-12 | 156019 | Гайка | 1 | ||
| 1-2 | 425758 | Ведущая шестерня | 1 |
201.22.05.11
|
|
| 1-3 | 411190 | Прокладка | 1 |
201.22.05.11
|
|
| 1-4 | 419312 | CONTROL LENS(R) | 1 |
201.22.03.90
|
|
| 14 | 083225 | SCREW-LOCKING | 1 |
DIN 908-5.8
|
|
| 15 | 083758 | Кольцо уплотнительное (О-кольцо) | 1 |
N 02.079
|
|
| 16 | 152426 | NUT-SEAL LOCK | 1 |
N 02.100
|
|
| 17 | 083500 | PIN-THREADED | 1 |
DIN 913-10.9
|
|
| 2 | 411234 | ROTARY GROUP(2) | 1 |
201.22.05.21
|
|
| 2-1 | 410209 | ROTARY-HYD SECTION | 1 |
201.22.03.90
|
|
| 2-10 | 154483 | Подшипник конический роликовый | 1 | ||
| 2-11 | 151101 | Подшипник конический роликовый | 1 |
DIN 720
|
|
| 2-12 | 156019 | Гайка | 1 | ||
| 2-2 | 425759 | Вал приводной (ведущий) | 1 |
201.22.05.21
|
|
| 2-3 | 411190 | Прокладка | 1 |
201.22.03.11
|
|
| 2-4 | 419657 | CONTROL LENS(L) | 1 |
201.22.03.90
|
|
| 20 | 083417 | Кольцо | 1 |
DIN 472
|
|
| 21 | 831232 | Кольцо уплотнения вала | 1 | ||
| 22 | 086948 | Кольцо уплотнительное (О-кольцо) | 1 |
N 02.079
|
|
| 23 | 153364 | SCREW-LOCKING | 1 |
N 02.009
|
|
| 24 | 151979 | SCREW-LOCKING | 3 |
N 02.009
|
|
| 25 | 085444 | Подшипник | 2 |
DIN 625
|
|
| 26 | 083980 | KEY-SHAFT | 1 |
DIN 6885
|
|
| 33 | 446810 | PIPE-HYDRAULIC | 2 |
550.22.11.08
|
|
| 33-1 | 445410 | Трубка | 1 |
550.22.11.08
|
|
| 33-2 | 156779 | Фиттинг | 2 |
KTL 4.20
|
|
| 33-2-1 | 156348 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | 446811 | PIPE-HYDRAULIC | 1 |
550.22.11.08
|
|
| 34-1 | 445411 | Трубка | 1 |
550.22.11.08
|
|
| 34-2 | 156779 | Фиттинг | 2 |
KTL 4.20
|
|
| 34-2-1 | 156348 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 422085 | Картер (корпус) | 1 |
270.22.20.30
|
|
| 6 | 410980 | Крышка | 1 |
270.22.10.11
|
|
| 7 | 425596 | GEAR | 1 |
270.22.20.11
|
|
| 8 | 422705 | Промежуточный вал | 1 |
270.22.20.11
|
|
| N*-1 | 446809 | Основной блок насоса | 1 |
270.22.00.08
|
|
| N*-3 | 438217 | Пилотный (шестерёнчатый) насос в сборе | 1 |
296.19.10.15
|
|
| N1-1-4 | 443339 | Поршень | 7 |
201.22.03.90
|
