Гидронасос (основной насос, #0286-) экскаватора колесного Hyundai R170W-3
Гидронасос (основной насос, #0286-) экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2023

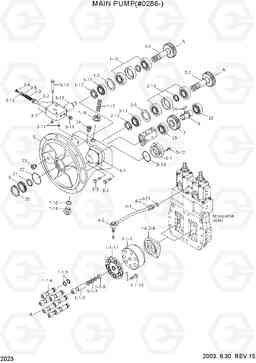

Наименование:MAIN PUMP(#0286-)
Версия:2003. 6.30 REV.15
MAIN PUMP(#0286-) R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11EK-15011 | Гидронасос (основной насос) | 1 |
ILL. CHANGE
|
|
| *-14 | 09083225 | SCREW-LOCKING | 2 | ||
| *-15 | 09083758 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| *-16 | 09152426 | NUT-SEAL LOCK | 1 | ||
| *-17 | 09083500 | PIN-THREADED | 1 | ||
| *-3 | 02018454 | PLATE-ANSCHLUSS | 1 | ||
| *-4 | 02018219 | PIPE-HYD | 1 | ||
| *-5 | 09438811 | Фланец | 1 | ||
| 1 | 09411235 | ROTARY GROUP(1) | 1 | ||
| 1-1 | 09410209 | ROTARY-HYD SECTION | 1 | ||
| 1-1-1 | 02006884 | цилиндр | 1 | ||
| 1-1-11 | 09062847 | PLATE-RETAINING | 1 | ||
| 1-1-12 | 09831106 | Винт с полукруглой головкой | 14 | ||
| 1-1-3 | 09408762 | PIN-CENTER | 1 | ||
| 1-1-4 | 09443339 | Поршень | 7 | ||
| 1-1-5 | 09831893 | RING-S/SEALING | 1 | ||
| 1-1-6 | 09412411 | воротник весной | 1 | ||
| 1-1-7 | 09408894 | пружинный стакан | 4 | ||
| 1-10 | 09154483 | BEARING-TAPERED ROL | 1 | ||
| 1-11 | 09151101 | BEARING-TAPERED ROL | 1 | ||
| 1-12 | 09156019 | Гайка | 1 | ||
| 1-2 | 09425758 | Ведущая шестерня | 1 | ||
| 1-3 | 09651576 | Прокладка | 1 | ||
| 1-4 | 09650451 | LENS-CONTROL(R) | 1 | ||
| 2 | 09411234 | ROTARY GROUP(2) | 1 | ||
| 2-1 | 09410209 | ROTARY-HYD SECTION | 1 | ||
| 2-10 | 09154483 | BEARING-TAPERED ROL | 1 | ||
| 2-11 | 09151101 | BEARING-TAPERED ROL | 1 | ||
| 2-12 | 09156019 | Гайка | 1 | ||
| 2-2 | 09425759 | Вал приводной (ведущий) | 1 | ||
| 2-3 | 09651576 | Прокладка | 1 | ||
| 2-4 | 09650452 | LENS-CONTROL(L) | 1 | ||
| 20 | 09083417 | Кольцо | 1 | ||
| 21 | 09831232 | Кольцо уплотнения вала | 1 | ||
| 22 | 09086948 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | 09153364 | SCREW-LOCKING | 1 | ||
| 24 | 09151979 | SCREW-LOCKING | 3 | ||
| 25 | 09157026 | Подшипник роликовый | 2 | ||
| 26 | 09157352 | KEY-SHAFT | 1 | ||
| 3-1 | 02016567 | PLATE-PORT | 1 | ||
| 3-10 | 09083041 | Винт (торцевой ключ) | 2 | ||
| 3-11 | 09083753 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-12 | 09083760 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-13 | 02600250 | Клапан | 1 | ||
| 3-14 | 09831317 | PIN-D/BREAK OFF | 1 | ||
| 3-2 | 09426804 | PISTON-VALVE | 1 | ||
| 3-3 | 02030583 | пружина | 1 | ||
| 3-4 | 09409509 | SCREW-LOCKING | 1 | ||
| 3-5 | 09080511 | Шайба | 1 | ||
| 4-1 | 02018222 | Трубка | 1 | ||
| 4-2 | 09156779 | Фиттинг | 1 | ||
| 4-21 | 09156348 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-3 | 09156790 | Фиттинг | 1 | ||
| 5 | 02016756 | Картер (корпус) | 1 | ||
| 5-1 | 02021790 | Крышка | 1 | ||
| 5-10 | 09152647 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-12 | 09083086 | Винт (торцевой ключ) | 4 | ||
| 6 | 09410980 | Крышка | 1 | ||
| 7 | 02036642 | GEAR | 1 | ||
| 8 | 02018182 | Промежуточный вал | 1 | ||
| 9 | 02018108 | Пилотный (шестерёнчатый) насос | 1 | ||
| 9-1 | 02600533 | Насос | 1 | ||
| 9-2 | 09083036 | Винт (торцевой ключ) | 2 | ||
| 9-3 | 02600602 | Болт | 2 | ||
| N*-1 | 02018051 | Основной блок насоса | 1 | ||
| N*-2 | 02018216 | REGULATOR | 1 |
SEE 2024
|
