REAR OUTRIGGER PIPING экскаватора колесного Hyundai R170W-3
REAR OUTRIGGER PIPING экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2054
Наименование:REAR OUTRIGGER PIPING
Версия:2000. 7.15 REV.9

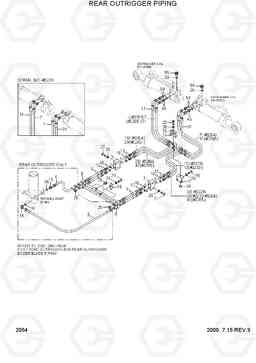

REAR OUTRIGGER PIPING R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31EK-70271 | Трубка в сборе | 1 | ||
| 10 | 31EK-70232 | Трубка в сборе | 2 | ||
| 10 | 31EK-70610 | Трубка в сборе | 1 | ||
| 11 | 31EK-70281 | Трубка в сборе | 1 | ||
| 12 | 31E4-00830 | Соединитель | 4 | ||
| 13 | P010-110004 | Соединитель | 5 | ||
| 14 | P020-110003 | Колено 90 | 1 | ||
| 15 | 31E4-3030 | Трубный зажим | 3 | ||
| 16 | 31E4-31430 | прокладка зажим | 1 | ||
| 17 | 31E4-31440 | Кронштейн трубы | 1 | ||
| 18 | CO0016A | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 18 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 19 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 20 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 21 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S205-101002 | Гайка | 1 | ||
| 25 | P290-100104 | Заглушка | 4 | ||
| 26 | S411-100002 | Шайба пружинная | 11 | ||
| 26 | S411-100002 | Шайба пружинная | 9 | ||
| 28 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 29 | 31EK-70440 | Трубка в сборе | 1 | ||
| 29 | 31EK-70421 | Трубка в сборе | 2 | ||
| 29 | 31EK-70620 | Трубка в сборе | 1 | ||
| 3 | 31ER-70250 | Корпус клапана | 2 | ||
| 30 | 31EK-70450 | Трубка в сборе | 1 | ||
| 31 | P613-087010 | HOSE ASSY-THD 0X45 | 2 | ||
| 31 | P611-087011 | HOSE ASSY-THD 0X45 | 2 | ||
| 31 | P601-087011 | HOSE ASSY-THD | 4 | ||
| 4 | P603-087014 | HOSE ASSY-THD | 1 | ||
| 41 | 31EK-70630 | Трубка в сборе | 1 | ||
| 42 | 31EK-70640 | Трубка в сборе | 1 | ||
| 45 | P010-110014 | Соединитель | 4 | ||
| 5 | P613-087016 | HOSE ASSY-THD 0X45 | 1 | ||
| 55 | P220-110102 | Заглушка | 4 | ||
| 59 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 6 | P600-087007 | HOSE ASSY-THD | 4 | ||
| 7 | P613-087011 | HOSE ASSY-THD 0X45 | 2 | ||
| 7 | P611-087012 | HOSE ASSY-THD 0X45 | 2 | ||
| 8 | 31EK-70211 | Трубка в сборе | 1 | ||
| 9 | 31EK-70221 | Трубка в сборе | 1 | ||
| N3 | 31E4-00410 | PILOT CHECK VALVE | 2 |
