REAR DOZER BLADE PIPING экскаватора колесного Hyundai R170W-3
REAR DOZER BLADE PIPING экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2055
Наименование:REAR DOZER BLADE PIPING
Версия:2000. 2.10 REV.8

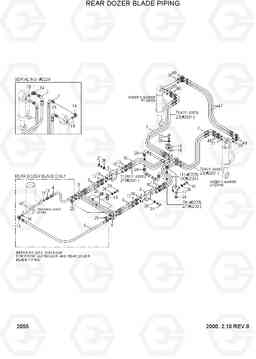

REAR DOZER BLADE PIPING R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31EK-70231 | Трубка в сборе | 1 | ||
| 10 | 31EK-70232 | Трубка в сборе | 2 | ||
| 11 | 31EK-70241 | Трубка в сборе | 1 | ||
| 12 | 31E4-00830 | Соединитель | 4 | ||
| 13 | P010-110004 | Соединитель | 5 | ||
| 14 | P020-110003 | Колено 90 | 3 | ||
| 14 | P020-110003 | Колено 90 | 1 | ||
| 15 | 31E4-3030 | Трубный зажим | 3 | ||
| 16 | 31E4-31430 | прокладка зажим | 1 | ||
| 17 | 31E4-31440 | Кронштейн трубы | 1 | ||
| 18 | CO0016A | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 18 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 19 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 20 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 21 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | P621-087010 | Шланг в сборе | 2 | ||
| 24 | S205-101002 | Гайка | 1 | ||
| 25 | P290-100104 | Заглушка | 4 | ||
| 26 | S411-100002 | Шайба пружинная | 11 | ||
| 26 | S411-100002 | Шайба пружинная | 9 | ||
| 27 | 31EK-70420 | Трубка в сборе | 1 | ||
| 27 | 31EK-70421 | Трубка в сборе | 2 | ||
| 28 | 31EK-70430 | Трубка в сборе | 1 | ||
| 29 | P780-047009 | HOSE ASSY-THD 90X90 | 2 | ||
| 3 | 31ER-70250 | Корпус клапана | 2 | ||
| 30 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 31 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4 | P603-087014 | HOSE ASSY-THD | 1 | ||
| 47 | P601-047024 | HOSE ASSY-THD | 2 | ||
| 48 | P010-110014 | Соединитель | 4 | ||
| 49 | P020-110001 | Колено 90 | 4 | ||
| 5 | P613-087016 | HOSE ASSY-THD 0X45 | 1 | ||
| 6 | P600-087007 | HOSE ASSY-THD | 4 | ||
| 7 | P621-087011 | Шланг в сборе | 2 | ||
| 8 | 31EK-70211 | Трубка в сборе | 1 | ||
| 9 | 31EK-70221 | Трубка в сборе | 1 | ||
| N3 | 31E4-00410 | PILOT CHECK VALVE | 2 |
