Каталог запчастей
-
Hyundai
-
R170W-3
- PILOT HYD PIPING(CONTROL 1)
PILOT HYD PIPING(CONTROL 1) экскаватора колесного Hyundai R170W-3
PILOT HYD PIPING(CONTROL 1) экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2060
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2003. 6.30 REV.15

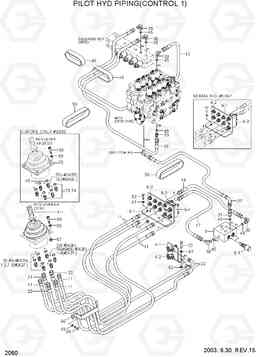

PILOT HYD PIPING(CONTROL 1) R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31ER-20160 | RCV SUB ASSY-LH | 1 | ||
| * | 31ER-20200 | RCV SUB ASSY-LH | 1 | ||
| 1-1 | @ | RCV LEVER | 1 |
SEE 2121
|
|
| 1-2 | P010-110002 | Соединитель | 5 | ||
| 1-3 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 1-4 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 11 | P410-042038 | шланг в сборе Comp 0x45 | 4 | ||
| 13 | P400-042036 | Шланг в сборе | 1 | ||
| 17 | P400-042010 | Шланг в сборе | 1 | ||
| 18 | P400-042013 | Шланг в сборе | 1 | ||
| 19 | P400-042028 | Шланг в сборе | 1 | ||
| 22 | P410-042028 | шланг в сборе Comp 0x45 | 2 | ||
| 31 | P420-042022 | Шланг в сборе | 1 | ||
| 33 | P010-110002 | Соединитель | 7 |
STD
|
|
| 33 | P010-110002 | Соединитель | 6 |
STD
|
|
| 33 | P010-110002 | Соединитель | 1 |
STD
|
|
| 33 | P010-110002 | Соединитель | 2 |
EUROPE ONLY
|
|
| 33 | P010-110002 | Соединитель | 1 |
EUROPE ONLY
|
|
| 37 | P101-104043 | CONNECTOR-LONG | 1 | ||
| 38 | P020-110001 | Колено 90 | 5 | ||
| 4 | 31EK-20290 | Распределитель | 1 | ||
| 4 | 31EK-20291 | Распределитель | 1 | ||
| 4-2 | 31EM-20271 | CROSS-FILTER | 2 | ||
| 45 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 13 |
STD
|
|
| 45 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 |
STD
|
|
| 45 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 8 |
EUROPE ONLY
|
|
| 48 | S760-031420 | Уплотнительная втулка | 1 | ||
| 49 | S760-032204 | Уплотнительная втулка | 1 | ||
| 5 | 32E6-20180 | SELECTOR VALVE | 1 | ||
| 5-1 | 31E9-00620 | CARTRIDGE | 1 | ||
| 50 | S760-112212 | Уплотнительная втулка | 2 | ||
| 52 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 56 | S175-060256 | Болт с шестигранной головкой (под шестигранник) | 4 |
STD
|
|
| 56 | S175-060306 | Болт с шестигранной головкой (под шестигранник) | 4 |
EUROPE ONLY
|
|
| 57 | S205-061002 | Гайка | 4 | ||
| 59 | S411-060006 | Шайба пружинная | 4 | ||
| 59 | S403-062006 | Плоская шайба | 4 | ||
| 6 | 31EK-20300 | TERMINAL ASSY | 1 | ||
| 6 | 31EK-20330 | TERMINAL ASSY | 1 | ||
| 6-2 | 31E4-3033 | CONNECTOR-2NUT | 6 | ||
| 6-3 | 31EK-20310 | SHUTTLE-5 PORT | 1 | ||
| 6-4 | 31EK-20320 | Клапан обратный | 1 | ||
| 61 | S411-100002 | Шайба пружинная | 4 | ||
| 63 | S207-101002 | Гайка | 4 | ||
| 66 | 31E6-20020 | Зажим | 1 | ||
| 68 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 69 | S403-082002 | Плоская шайба | 2 | ||
| 73 | P010-110013 | Соединитель | 5 |
EUROPE ONLY
|
|
| 74 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 5 |
EUROPE ONLY
|
|
| 75 | 31E9-20030 | SPACER-RCV LEVER | 1 |
EUROPE ONLY
|
|
| 76 | 31EK-20100 | FILTER-LAST GUARD | 1 |
STD
|
|
| 76 | 31EK-20100 | FILTER-LAST GUARD | 1 |
EUROPE ONLY
|
|
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N4-1 | @ | BRACKET | 1 | ||
| N6-1 | @ | BRACKET | 1 |
