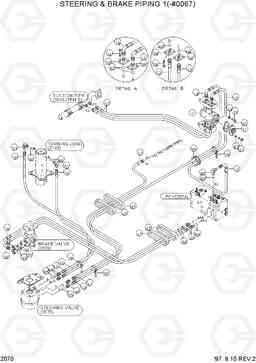

STEERING & BRAKE PIPING 1(-#0067) экскаватора колесного Hyundai R170W-3

Код подсистемы:2070

Наименование:STEERING & BRAKE PIPING 1(-#0067)

Версия:'97. 9.10 REV.2

STEERING & BRAKE PIPING 1(-#0067) R170W-3

Поз.	Код	Наименование	Кол	Прим.
1	31E3-0055	Пилотный (шестерёнчатый) насос	1
11	11EK-10100	PUMP DRIVE	1
12	P610-123028	HOSE ASSY-THD 0X45	2
13	P780-085047	HOSE ASSY-THD 90X90	1
14	P620-085073	Шланг в сборе	1
15	P600-085034	HOSE ASSY-THD	1
16	P600-085040	HOSE ASSY-THD	1
17	P600-083048	HOSE ASSY-THD	1
24	P620-066042	Шланг в сборе	2
34	31E3-3141	FLANGE-SQUARE	2
35	31E3-3142	FLANGE-SQUARE	2
38	P010-110003	Соединитель	2
42	11EK-10500	Прокладка	1
47	S760-031455	Уплотнительная втулка	4
48	P010-310006	Соединитель	4
49	S411-060002	Шайба пружинная	16
51	P020-110003	Колено 90	2
55	31E3-3120	Уплотнительная втулка	2
61	S411-100002	Шайба пружинная	2
62	S411-120002	Шайба пружинная	2
64	S631-014004	Кольцо уплотнительное (О-кольцо)	2
65	S631-016001	Кольцо уплотнительное (О-кольцо)	4
66	S631-018004	Кольцо уплотнительное (О-кольцо)	3
67	S631-022001	Кольцо уплотнительное (О-кольцо)	2
68	S631-025001	Кольцо уплотнительное (О-кольцо)	2
71	P392-160000	Шайба медная	2
75	S551-050203	Зажим	10
76	S109-060256	Болт с шестигранной головкой (под шестигранник)	16
79	S017-100302	Болт с шестигранной головкой (под шестигранник)	2
81	S017-120352	Болт с шестигранной головкой (под шестигранник)	2
87	P020-110003	Колено 90	1
89	P010-220005	Соединитель	2
