Гидрораспределитель (главный управляющий клапан) (2/2, #0241-) экскаватора колесного Hyundai R170W-3
Гидрораспределитель (главный управляющий клапан) (2/2, #0241-) экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2103
Наименование:MAIN CONTROL VALVE(2/2, #0241-)
Версия:2002. 8.31 REV.14

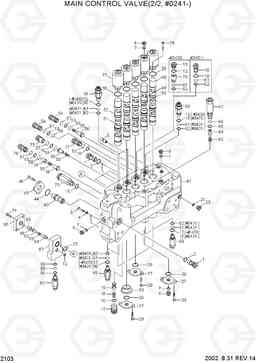

MAIN CONTROL VALVE(2/2, #0241-) R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAIN CONTROL VALVE | 1 |
SEE 2100,01
|
|
| 1 | 0824-054 | CAP | 2 | ||
| 10 | 8202-016 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 10 | 8202-016 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 12 | 8202-014 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 12 | 8202-014 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 13 | 0824-053 | CAP | 2 | ||
| 17 | 3526-531 | CAP | 1 | ||
| 18 | 3590-061 | Пружина | 1 | ||
| 19 | 3513-221 | CHECK | 1 | ||
| 2 | 0207-001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20 | 0824-052 | CAP | 1 | ||
| 21 | 8202-011 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | 8202-023 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | 0201-059 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 27 | 3505-045 | Тарелка клапана | 5 | ||
| 28 | 8072-084 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 3 | 8072-130 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | 3503-181 | Крышка | 5 | ||
| 39 | 0201-063 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 4 | 8131-009 | Шайба пружинная | 4 | ||
| 43 | 3526-532 | Пробка (заглушка) | 1 | ||
| 44 | 0201-022 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 45 | 3505-056 | Тарелка клапана | 1 | ||
| 46 | 8072-065 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 48 | 3511-772 | PLUNGER-TRAVEL | 1 | ||
| 49 | 3511-629 | PLUNGER-OPT | 1 | ||
| 5 | 3518-032 | ORIFICE | 1 | ||
| 5 | 3518-064 | ORIFICE | 1 | ||
| 50 | 3511-759 | PLUNGER-BKT | 1 | ||
| 51 | 3511-947 | PLUNGER-BM1 | 1 | ||
| 52 | 3511-981 | PLUNGER-AM2 | 1 | ||
| 53 | 3599-116 | Стопор | 1 | ||
| 54 | 3526-337 | CAP | 2 | ||
| 55 | 3390-101 | Пружина | 5 | ||
| 56 | 3513-108 | CHECK | 5 | ||
| 57 | 0859-181 | Кольцо | 7 | ||
| 58 | 1099-000 | чип нейлон | 6 | ||
| 59 | 3537-250-380-30 | PORT RELIEF VALVE | 3 |
INCL 12
|
|
| 59 | 3537-396-380-30 | PORT RELIEF VALVE | 3 | ||
| 6 | 0824-051 | CAP | 4 | ||
| 60 | 3537-250 | VALVE-MAKE UP | 2 |
INCL 12
|
|
| 60 | 3537-396 | PORT RELIEF VALVE | 2 | ||
| 61 | 0859-197 | Кольцо | 1 | ||
| 61 | 0859-271 | Кольцо | 6 | ||
| 62 | 0201-011 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 62 | 0207-004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 63 | 3590-366 | Пружина | 1 | ||
| 64 | 3513-220 | CHECK | 1 | ||
| 65 | 8202-010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 66 | 0859-194 | Кольцо | 1 | ||
| 67 | 3526-530 | CAP | 1 | ||
| 7 | 8202-009 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 73 | 3526-580 | CAP | 3 | ||
| 75 | 3537-255 | Клапан поворотный предохранительный | 1 |
INCL 10
|
|
| 76 | 3526-500 | Пробка (заглушка) | 2 | ||
| 76 | 3526-610 | Пробка (заглушка) | 2 | ||
| 77 | 3526-538 | CAP | 1 | ||
| 78 | 3526-537 | CAP | 1 | ||
| 79 | 3513-169 | CHECK | 1 | ||
| 83 | 3537-357-380-30 | OVERLOAD RELIEF VLV | 1 |
INCL84,85,86
|
|
| 84 | 0202-008 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 85 | 0859-172 | Кольцо | 1 | ||
| 86 | 8202-013 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 87 | 3508-070 | Корпус клапана (коллектор) | 1 | ||
| 88 | 8202-021 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 89 | 0859-229 | Кольцо | 1 | ||
| 90 | 3504-056 | Крышка | 1 |
INCL 88,89
|
|
| 90 | 3504-068 | Крышка | 1 | ||
| 91 | 0576-078 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 92 | 3593-023 | руководство весной | 1 | ||
| 93 | 3590-471 | Пружина | 1 | ||
| 94 | 3513-277 | POPPET | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N47 | 3501-813 | Картер (корпус) | 1 | ||
| N47 | 3501-918 | Картер (корпус) | 1 |
