OUTRIGGER CYLINDER экскаватора колесного Hyundai R170W-3
OUTRIGGER CYLINDER экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2200
Наименование:OUTRIGGER CYLINDER
Версия:2000. 2.10 REV.8

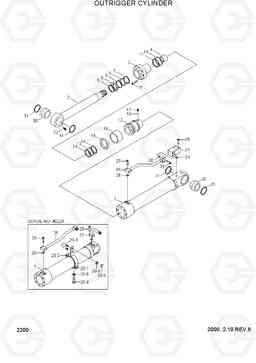

OUTRIGGER CYLINDER R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31EK-70531 | OUTRIGGER CYL-LH | 1 | ||
| * | 31EK-70041 | цилиндр Ass'y, относительной влажности | 1 | ||
| * | 31EK-70541 | OUTRIGGER CYL-RH | 1 | ||
| *-1 | 31EK-75021 | OUTRIGGER CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| *-1 | 31EK-71521 | OUTRIGGER CYL SUB | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-04620 | TUBE ASS'Y | 1 | ||
| 1 | 31Y1-14150 | Гильза цилиндра атригера | 1 | ||
| 12 | 31Y1-04710 | Поршень | 1 | ||
| 17 | S113-080102 | Комплект винтов | 1 | ||
| 18 | Y890-015011 | BALL-STEEL | 1 | ||
| 19 | S109-160552 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 2 | 31Y1-04670 | Шток в сборе | 1 | ||
| 20 | 31Y1-04720 | BAND ASS'Y | 1 | ||
| 20-1 | 31Y1-04730 | Хомут | 1 | ||
| 20-2 | 31YC-31120 | BAND | 1 | ||
| 20-3 | S071-022230 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 20-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 20-5 | S201-101002 | Гайка | 2 | ||
| 20-6 | S411-100002 | Шайба пружинная | 4 | ||
| 21 | 35EA-70320 | CHECK VALVE-DOUBLE | 1 |
RH SDIE
|
|
| 21 | 35EA-70310 | CHECK VALVE-DOUBLE | 1 |
LH SIDE
|
|
| 25 | S107-100702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | 31Y1-04740 | PIPE ASS'Y-R,LH | 1 | ||
| 26 | 31Y1-04750 | PIPE ASS'Y-R,RH | 1 | ||
| 27 | 31Y1-04760 | Трубка в сборе (B) | 1 | ||
| 29 | S107-080402 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y1-04700 | Сальник | 1 | ||
| 3 | 31Y1-14170 | Сальник | 1 | ||
| 30 | 31YC-11070 | Втулка поршневого пальца | 2 | ||
| 32 | S651-810002 | Масленка | 1 | ||
| 4 | S731-075040 | Втулка | 1 | ||
| 50 | 31Y1-14180 | Трубка в сборе (R), левая | 1 | ||
| 50 | 31Y1-14190 | Трубка в сборе (R), правая | 1 | ||
| K | 31Y1-04771 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K | 31Y1-14200 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K10 | S631-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K11 | S641-115003 | Кольцо | 1 | ||
| K13 | S632-065004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K14 | S642-065003 | Кольцо | 2 | ||
| K15 | Y420-125000 | Уплотнение | 1 | ||
| K16 | Y310-125100 | Кольцо изнашиваемое | 1 | ||
| K23 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K31 | S700-075205 | Кольцо | 4 | ||
| K5 | Y200-075011 | SEAL-ROD | 1 | ||
| K6 | Y180-075020 | Кольцо | 1 | ||
| K7 | Y260-075000 | SEAL-STEP | 1 | ||
| K7 | Y240-075011 | Кольцевой буфер | 1 | ||
| K8 | Y110-075011 | стеклоочиститель пыли | 1 | ||
| K9 | Y190-089000 | Кольцо стопорное | 1 | ||
| N* | 31EK-70031 | цилиндр Ass'y, LH | 1 |
