REAR AXLE OUTPUT GROUP экскаватора колесного Hyundai R170W-3

Код подсистемы:3034

Наименование:REAR AXLE OUTPUT GROUP

Версия:2003. 6.30 REV.15

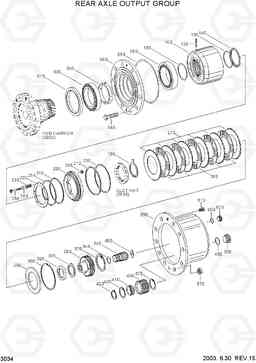

REAR AXLE OUTPUT GROUP R170W-3

Поз.	Код	Наименование	Кол	Прим.
010	0734-309-345	Уплотнение вала (сальник)	2
030	0750-117-570	Подшипник роликовый	2
040	0730-107-809	RING(3.4)	2
040	0730-107-810	RING(3.6)	2
040	0730-107-811	RING(3.8)	2
040	0730-107-812	RING(4.0)	2
040	0730-107-813	RING(4.1)	2
040	0730-107-814	RING(4.2)	2
040	0730-107-815	RING(4.3)	2
040	0730-107-816	RING(4.4)	2
040	0730-107-817	RING(4.5)	2
040	0730-107-818	RING(4.6)	2
040	0730-107-819	RING(4.7)	2
040	0730-107-820	RING(4.8)	2
040	0730-107-821	RING(4.9)	2
040	0730-107-822	RING(5.0)	2
050	0750-117-167	Подшипник роликовый	2
080	4472-322-032	Ступица	2
090	0634-304-060	Кольцо уплотнительное (О-кольцо)	2
120	0631-405-028	Пробка (заглушка)	8
130	0634-313-188	Кольцо уплотнительное (О-кольцо)	4
140	0730-005-271	RING-ANGLE	2
150	0730-502-079	RETAINER RING	2
160	4472-319-219	Шестерня коронная (кольцевая, планетарная)	2
160	4472-319-266	Шестерня коронная (кольцевая, планетарная)	2
200	4472-319-220	Поршень	2
210	0734-317-249	U-RING	4
214	0501-314-506	Кольцо	2
230	0501-314-461	RING-SUPPORT	2
232	0501-319-102	SHIM-SUPPORT	2
238	0632-041-095	SPRING-COMPR	12
248	0637-011-591	NUT-LOCKING	12
256	0636-104-158	Винт	12
258	4472-320-071	SLEEVE-SPRING	12
260	0734-319-183	Уплотнение вала (сальник)	2
270	4462-305-079	Диск сцепления, ведущий (фрикцион, 2.0)	12
270	4462-305-080	Диск сцепления, ведущий (фрикцион, 2.5)	12
270	4462-305-081	Диск сцепления, ведущий (фрикцион, 3.0)	12
280	0501-314-381	Диск сцепления, ведомый (фрикцион)	10
290	4462-305-050	Прокладка регулировочная	2
300	0630-502-187	RETAINER RING	2
320	0730-106-288	Шайба упорная	2
340	4472-319-215	Солнечная (центральная / планетарная) шестерня	2
344	0634-303-920	Кольцо уплотнительное (О-кольцо)	2
350	4472-322-012	Водило (планетарной передачи)	2
370	0630-502-075	RETAINER RING	2
390	4472-377-035	Корпус редуктора в сборе с планетарной передачей	2
400	4472-364-006	Шестерня планетарная (сателлит)	8
410	0735-455-281	Подшипник роликовый	8
420	0501-309-954	RING-ANGLE	16
430	0630-501-029	RETAINER RING	8
480	0730-104-159	Шайба упорная 1.5	2
480	0730-104-160	Шайба упорная 2.0	2
480	0730-105-126	Шайба упорная 2.5	2
480	0730-105-385	Шайба упорная 3.0	2
480	0730-105-400	Шайба упорная 1.7	2
480	0730-105-401	Шайба упорная 2.2	2
480	0730-105-800	Шайба упорная 2.7	2
490	0634-303-485	Кольцо уплотнительное (О-кольцо)	2
500	0736-302-046	Винт заглушка	2
510	0636-102-053	Винт	4
540	4472-319-214	Болт крепления колеса	20
570	0637-018-031	NUT-WHEEL	20
620	0636-302-003	Винт заглушка	2
630	0634-306-523	Кольцо уплотнительное (О-кольцо)	2
