BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R170W-3
BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5073
Наименование:BOTTOM PLATE MOUNTING
Версия:2003. 6.30 REV.15

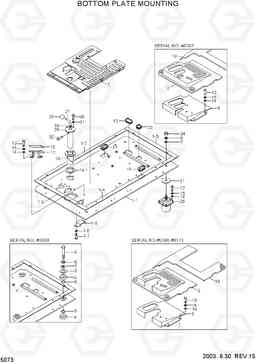

BOTTOM PLATE MOUNTING R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71EK-10310 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71EK-10500 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71EK-10801 | BOTTOM PLATE ASSY | 1 | ||
| 1-1 | 71EK-10320 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71EK-10510 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71EK-10811 | BOTTOM PLATE WA | 1 | ||
| 1-2 | 71EN-10170 | PAD-RUBBER | 1 | ||
| 1-3 | 72E6-10700 | PAD-RUBBER | 1 | ||
| 1-4 | 71EN-10180 | PAD-RUBBER | 1 | ||
| 1-5 | 72E6-10720 | PAD-RUBBER | 1 | ||
| 1-6 | 71E9-10660 | Крышка | 1 | ||
| 1-7 | S017-100166 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-8 | S411-100006 | Шайба пружинная | 1 | ||
| 10 | E111-5008 | RUBBER-FOOT REST,LH | 1 | ||
| 11 | 71E9-10610 | Уплотнительная втулка | 1 | ||
| 12 | 71E9-10640 | Уплотнительная втулка | 1 | ||
| 13 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 13 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S403-102006 | Плоская шайба | 6 | ||
| 14 | S403-102006 | Плоская шайба | 30 | ||
| 14 | S403-102006 | Плоская шайба | 26 | ||
| 15 | S411-100006 | Шайба пружинная | 6 | ||
| 15 | S411-100006 | Шайба пружинная | 30 | ||
| 15 | S411-100006 | Шайба пружинная | 26 | ||
| 16 | 71EM-10200 | COVER-RUBBER | 1 | ||
| 17 | 71E3-0096 | FOOT REST WA | 1 | ||
| 17 | E111-5002 | FOOT REST-LH | 1 | ||
| 18 | 71EK-10350 | COVER-MAT FLOOR | 1 | ||
| 19 | 71E9-10620 | Уплотнительная втулка | 1 | ||
| 2 | 71EK-25062 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-25063 | COVER-MAT FLOOR | 1 | ||
| 2 | 74EA-10330 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-10940 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-10950 | COVER-MAT FLOOR | 1 | ||
| 21 | 71E9-10650 | Шайба отскок | 6 | ||
| 22 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 23 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 24 | S207-161006 | Гайка | 6 | ||
| 25 | 71EM-10161 | MOUNT-VISCOUS | 6 | ||
| 25 | 71N6-10300 | вязкая крепление | 6 | ||
| 26 | 71EM-60020 | GUIDE-SWING LOCK | 1 | ||
| 27 | 71EK-60030 | PIN-SWING LOCK | 1 | ||
| 28 | 71EM-60040 | Крышка | 1 | ||
| 29 | E111-4509 | KNOB | 1 | ||
| 3 | 71EH-00180 | Вставка | 6 | ||
| 30 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 31 | S411-080006 | Шайба пружинная | 3 | ||
| 32 | S018-120356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 33 | S681-290400 | Уплотнительная втулка | 1 | ||
| 4 | 71EH-00190 | Резиновая подушка | 12 | ||
| 5 | S632-03001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 6 | S017-160902 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 7 | S403-162006 | Плоская шайба | 6 | ||
| 8 | S411-160006 | Шайба пружинная | 6 | ||
| 9 | 71EK-00292 | FOOT BOARD WA | 1 | ||
| 9 | 71EK-00293 | FOOT BOARD WA | 1 | ||
| 9 | 74EA-10340 | FOOT BOARD WA | 1 |
