Каталог запчастей
-
Hyundai
-
R170W-3
- BOTTOM PLATE MOUNTING(2 PIECE BOOM)
BOTTOM PLATE MOUNTING(2 PIECE BOOM) экскаватора колесного Hyundai R170W-3
BOTTOM PLATE MOUNTING(2 PIECE BOOM) экскаватора колесного Hyundai R170W-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5074
Наименование:BOTTOM PLATE MOUNTING(2 PIECE BOOM)
Версия:2003. 6.30 REV.15

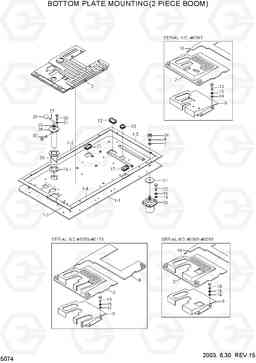

BOTTOM PLATE MOUNTING(2 PIECE BOOM) R170W-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71EK-10700 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71EK-10600 | BOTTOM PLATE ASSY | 1 | ||
| 1 | 71EK-10601 | BOTTOM PLATE ASSY | 1 | ||
| 1-1 | 71EK-10710 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71EK-10610 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71EK-10611 | BOTTOM PLATE WA | 1 | ||
| 1-2 | 71EN-10170 | PAD-RUBBER | 1 | ||
| 1-3 | 72E6-10700 | PAD-RUBBER | 1 | ||
| 1-4 | 71EN-10180 | PAD-RUBBER | 1 | ||
| 1-5 | 72E6-10720 | PAD-RUBBER | 1 | ||
| 11 | 71E9-10610 | Уплотнительная втулка | 1 | ||
| 12 | 71E9-10640 | Уплотнительная втулка | 1 | ||
| 13 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | S403-102006 | Плоская шайба | 28 | ||
| 14 | S403-102006 | Плоская шайба | 24 | ||
| 15 | S411-100006 | Шайба пружинная | 28 | ||
| 15 | S411-100006 | Шайба пружинная | 24 | ||
| 16 | 71EM-10200 | COVER-RUBBER | 1 | ||
| 18 | 71EK-10350 | COVER-MAT FLOOR | 1 | ||
| 19 | 71E9-10620 | Уплотнительная втулка | 1 | ||
| 2 | 71EK-10051 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-10052 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-10650 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EE-10150 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EK-10960 | COVER-MAT FLOOR | 1 | ||
| 2 | 71ER-10960 | COVER-MAT FLOOR | 1 | ||
| 21 | 71E9-10650 | Шайба отскок | 6 | ||
| 22 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 23 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 24 | S207-161006 | Гайка | 6 | ||
| 25 | 71EM-10161 | MOUNT-VISCOUS | 6 | ||
| 25 | 71N6-10300 | вязкая крепление | 6 | ||
| 26 | 71EM-60020 | GUIDE-SWING LOCK | 1 | ||
| 27 | 71EK-60030 | PIN-SWING LOCK | 1 | ||
| 28 | 71EM-60040 | Крышка | 1 | ||
| 29 | E111-4509 | KNOB | 1 | ||
| 30 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 31 | S411-080006 | Шайба пружинная | 3 | ||
| 32 | S018-120356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 33 | S681-290400 | Уплотнительная втулка | 1 | ||
| 7 | S403-162006 | Плоская шайба | 6 | ||
| 8 | S411-160006 | Шайба пружинная | 6 | ||
| 9 | 71EK-10061 | FOOT BOARD WA | 1 | ||
| 9 | 71EK-10062 | FOOT BOARD WA | 1 | ||
| 9 | 71EK-10630 | FOOT BOARD WA | 1 | ||
| 9 | 71EE-10130 | FOOT BOARD WA | 1 |
