OUTRIGGER MOUNTING(FRONT) экскаватора колесного Hyundai R170W-3

Код подсистемы:6030

Наименование:OUTRIGGER MOUNTING(FRONT)

Версия:2001.12.31 REV.13

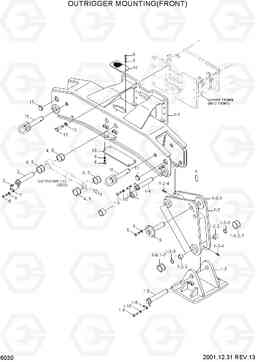

OUTRIGGER MOUNTING(FRONT) R170W-3

Поз.	Код	Наименование	Кол	Прим.
*	50EK-50300	OUTRIGGER GROUP-FRONT	1
1	51EK-53004	OUTRIGGER ASSY-FR	1
1-1	51EK-53014	FRAME WA-FRONT O/R	1
1-1	51EK-53015	FRAME WA-FR OUTRIGGER	1
1-1	51EK-53016	FRAME WA-FRONT O/R	1
1-10	S411-120002	Шайба пружинная	8
1-2	51EK-52200	LEG ASSY	2
1-2-1	51EK-52210	LEG WA	2
1-2-2	51EK-52550	Втулка	4
1-2-3	S700-070206	Кольцо	4
1-2-4	S651-810002	Масленка	2
1-3	51EK-52300	FOOT WA	2
1-4	51EK-52500	PIN-LEG	2
1-5	51EK-52510	PIN-FOOT	2
1-6	S390-070120	прокладка тур (0.5T)	4
1-7	S391-070120	прокладка тур (1.0T)	4
1-8	51EK-52560	PLATE-LOCK	4
1-9	S017-120252	Болт с шестигранной головкой (под шестигранник)	8
10	51EK-52570	PLATE-COVER	1
11	51EK-52990	Светоотражатель (отражатель) задний	2
12	S018-300652	Болт с шестигранной головкой (под шестигранник)	16
13	S441-300002	Шайба	16
14	51E4-2712	Крышка	1
15	51EK-52541	PIN-SAFETY	2
15	51EK-52542	PIN-SAFETY	2
2	51EK-52520	PIN-CYL HEAD	2
3	S651-810002	Масленка	2
4	S390-075130	прокладка тур (0.5T)	8
5	S391-075130	прокладка тур (1.0T)	8
6	51EK-52530	PIN-CYL ROD	2
7	51EK-52560	PLATE-LOCK	2
8	S017-120252	Болт с шестигранной головкой (под шестигранник)	16
9	S411-120002	Шайба пружинная	16
N1	51EK-53005	OUTRIGGER ASSY-FR	1
