AIRCON & HEATER MOUNTING экскаватора колесного Hyundai R170W-7
AIRCON & HEATER MOUNTING экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1100
Наименование:AIRCON & HEATER MOUNTING
Версия:2012.1.31 REV.12A

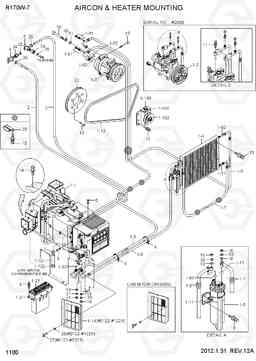

AIRCON & HEATER MOUNTING R170W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1-1 | 11N6-90020 | AIRCON & HEATER UNIT | 1 | ||
| 1-1 | 11N6-90021 | климатической и отопителя | 1 | ||
| 1-10 | 11N6-90110 | холостым шкивом | 1 | ||
| 1-101 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 1-102 | A4700-511-01-2 | холостым шкивом | 1 | ||
| 1-103 | A8900-518-03-3 | стяжной болт | 1 | ||
| 1-11 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 1-12 | 12E2-3505 | Ремень клиновой (приводной) | 1 | ||
| 1-12 | 11N4-94030 | Ремень клиновой (приводной) | 1 | ||
| 1-13 | 11EK-92090 | Сливной шланг | 1 | ||
| 1-131 | AM800-001-04-3 | Сливной шланг | 1 | ||
| 1-132 | 4CC-3354Z | Клапан вакуумный | 1 | ||
| 1-14 | 11N6-90340 | Фильтр REC | 1 |
SEE 6085
|
|
| 1-2 | 11N6-90030 | CONTROL ASSY | 1 | ||
| 1-2 | 11N6-90031 | управления в сборе | 1 | ||
| 1-21 | 11N6-90850 | Наклейка | 1 | ||
| 1-3 | 11N6-90040 | Компрессор | 1 | ||
| 1-3 | 11Q6-90040 | Компрессор | 1 | ||
| 1-31 | 11LF-90230 | THERMAL SW-COMP | 1 | ||
| 1-32 | A5W00153 | CLUTCH | 1 | ||
| 1-4 | 11EM-90050 | Конденсатор в сборе | 1 | ||
| 1-5 | 11N6-90060 | сушилка приемник | 1 | ||
| 1-6 | 11N6-90190 | HOSE-DISCHARGE | 1 | ||
| 1-6 | 11N6-90191 | HOSE-DISCHARGE | 1 | ||
| 1-61 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-62 | A305000206-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-63 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11N4-90080 | HOSE(A)-LIQUID | 1 | ||
| 1-71 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-8 | 11N5-90090 | HOSE(B)-LIQUID | 1 | ||
| 1-81 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-9 | 11N4-90100 | HOSE-SUCTION | 1 | ||
| 1-9 | 11N4-90101 | HOSE-SUCTION | 1 | ||
| 1-91 | A304000401-4 | Клапан заряд в сборе, л | 1 | ||
| 1-92 | A310069299-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-93 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S035-082022 | Болт | 4 | ||
| 11 | S035-083022 | Болт | 2 | ||
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 13 | S037-102022 | Болт | 4 | ||
| 13 | S037-102022 | Болт | 8 | ||
| 14 | S037-123522 | Болт | 4 | ||
| 15 | S109-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S109-080856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S205-061002 | Гайка | 3 | ||
| 17 | S205-081002 | Гайка | 1 | ||
| 18 | S403-062002 | Плоская шайба | 3 | ||
| 19 | S403-082002 | Плоская шайба | 1 | ||
| 2 | 11E6-92080 | шланг отопителя | 1 | ||
| 20 | S411-060002 | Шайба пружинная | 3 | ||
| 21 | S411-080002 | Шайба пружинная | 1 | ||
| 22 | S543-400002 | Зажим трубки | 1 | ||
| 22 | S543-400002 | Зажим трубки | 5 | ||
| 23 | 11N5-92010 | шкив кондиционера | 1 | ||
| 24 | 11N5-93010 | Разъем тепла ВВЛ | 2 | ||
| 25 | P392-160000 | Шайба медная | 2 | ||
| 26 | S572-220006 | Зажим | 4 | ||
| 27 | S091-060166 | BOLT-WING | 3 | ||
| 28 | S403-062006 | Плоская шайба | 3 | ||
| 29 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 11EK-92080 | шланг отопителя | 1 | ||
| 30 | S411-100006 | Шайба пружинная | 1 | ||
| 31 | S403-10200B | Плоская шайба | 1 | ||
| 4 | 14L1-01350 | клапан нагревателя | 2 | ||
| 5 | S152-040122 | SCREW-TAPPING | 4 | ||
| 6 | S551-035146 | вязальной проволоки | 2 | ||
| 7 | S520-020000 | Зажим | 1 | ||
| 8 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 9 | S035-062022 | Болт | 2 | ||
| N1 | 11N5-90010 | AIR CON & HEATER ASSY | 1 |
