PILOT HYD PIPING(CONTROL 1, -#0429) экскаватора колесного Hyundai R170W-7
PILOT HYD PIPING(CONTROL 1, -#0429) экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1, -#0429)
Версия:2009. 3.12 REV.9C

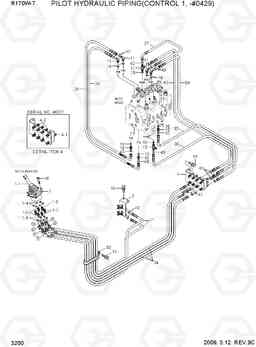

PILOT HYD PIPING(CONTROL 1, -#0429) R170W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | PILOT HYD PIPING | 1 | ||
| 1 | 31N6-20200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
| 1 | 31N6-25200 | RCV SUB ASSY-LH | 1 |
WITH FITTING
|
|
| 1-1 | @ | RCV LEVER | 1 |
SEE 4120
|
|
| 1-2 | P010-110002 | Соединитель | 5 | ||
| 1-2 | X500-110001 | Разъем | 5 | ||
| 1-3 | 31EK-20100 | FILTER-LAST GUARD | 1 | ||
| 1-3 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 1-4 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 1-5 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 10 | P010-110002 | Соединитель | 3 | ||
| 10 | X500-110001 | Разъем | 3 | ||
| 11 | P020-110001 | Колено 90 | 4 |
STD
|
|
| 11 | X520-110001 | Штуцер 90 orfs | 4 |
STD
|
|
| 12 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 12 | X820-045151 | Тройник | 1 | ||
| 13 | 31E6-0219 | TEE-LONG | 1 | ||
| 13 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 15 | S037-102042 | Болт | 5 | ||
| 16 | S175-060256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 21 | P850-042024 | шланг в сборе син 0x45 | 2 | ||
| 21 | X410-042024 | Шалнг | 2 | ||
| 24 | P850-042040 | шланг в сборе син 0x45 | 4 | ||
| 24 | X410-042040 | Шалнг | 4 | ||
| 27 | P860-042010 | шланг в сборе син 0x90 | 1 | ||
| 27 | X420-042010 | Шланг в сборе | 1 | ||
| 29 | P840-042020 | шланг в сборе син тыс | 2 | ||
| 29 | X400-042020 | Шланг в сборе | 2 | ||
| 33 | 31E7-0309 | Зажим | 1 | ||
| 35 | P840-042021 | Шланг в сборе | 1 | ||
| 35 | X400-042021 | Шланг в сборе | 1 | ||
| 36 | P840-042022 | шланг в сборе син тыс | 1 | ||
| 36 | X400-042022 | Шланг в сборе | 1 | ||
| 39 | P840-042032 | Шланг в сборе | 1 | ||
| 39 | X400-042032 | Шланг в сборе | 1 | ||
| 4 | 31N6-22011 | TERMINAL ASSY | 1 |
STD
|
|
| 4 | 31N6-25010 | Терминал в сборе | 1 |
STD
|
|
| 4-1 | 31EK-20310 | SHUTTLE-5 PORT | 1 | ||
| 4-1 | 31N6-25030 | Трансфер 5 порт | 1 | ||
| 4-2 | 31E4-3033 | CONNECTOR-2NUT | 6 | ||
| 4-2 | X540-120001 | Разъем ORFS | 6 | ||
| 4-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 42 | P840-042033 | Шланг в сборе | 1 | ||
| 42 | X400-042033 | Шланг в сборе | 1 | ||
| 43 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 20 | ||
| 5 | 31N4-22021 | Распределитель | 1 | ||
| 5 | 31N6-25100 | Распределитель | 1 | ||
| 7 | 31M6-51061 | Шайба | 1 |
