Гидроразводка трансмиссии (силовой передачи) 1 (#0979-) экскаватора колесного Hyundai R170W-7
Гидроразводка трансмиссии (силовой передачи) 1 (#0979-) экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3320
Наименование:POWER TRAIN HYD PIPING 1(#0979-)
Версия:2009. 2.28 REV.9B

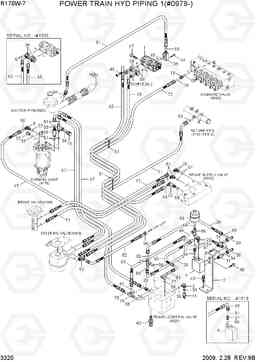

POWER TRAIN HYD PIPING 1(#0979-) R170W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | POWER TRAIN HYD PIPING | 1 |
SEE 3300
|
|
| 1 | 31N5-30020 | Насос трансмиссии (силовой передачи) | 1 | ||
| 1 | 31Q5-30020 | Насос трансмиссии (силовой передачи) | 1 | ||
| 11 | 31N4-30150 | Датчик давления (переключатель, реле) | 1 |
T/M WARNING
|
|
| 12 | 31N4-31291 | BRACKET-TCV | 1 | ||
| 13 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 15 | X400-042042 | Шланг в сборе | 1 | ||
| 19 | X500-110003 | Разъем | 1 | ||
| 2 | 31N6-24120 | Трансфер тройник | 1 | ||
| 20 | X500-110001 | Разъем | 1 | ||
| 21 | X500-210005 | Разъем | 1 | ||
| 22 | X500-210006 | Разъем | 1 | ||
| 24 | X420-042014 | HOSE ASSY ORFS 0x90 | 1 | ||
| 24 | P930-042014 | Шланг в сборе | 1 | ||
| 25 | X420-042012 | Шланг в сборе | 1 | ||
| 25 | P930-042012 | Шланг в сборе | 1 | ||
| 27 | X810-085253 | Тройник б / тип, ORFS | 1 | ||
| 28 | X520-110002 | Штуцер 90 orfs | 2 | ||
| 29 | X820-085253 | Тройник | 1 | ||
| 3 | 31EM-20110 | адаптер | 1 | ||
| 30 | X840-525152 | Переходник | 1 | ||
| 31 | 31N4-31280 | Соединитель | 2 | ||
| 32 | 31N8-40310 | Колено 90, ORFS, долго | 1 | ||
| 33 | 31N5-30040 | TEE | 1 | ||
| 34 | P173-080101 | фланец гидрокси, сплит | 4 | ||
| 34 | 31N4-30290 | фланец трубы | 2 | ||
| 35 | 31N4-30220 | Фланец | 1 | ||
| 37 | P220-110103 | Заглушка | 1 | ||
| 39 | P392-120000 | Шайба медная | 1 | ||
| 4 | 31N4-30130 | Клапан TCV | 1 | ||
| 40 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 41 | S109-080556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 43 | S037-122526 | Болт | 5 | ||
| 44 | S037-122526 | Болт | 6 | ||
| 45 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 47 | S109-060756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 51 | S551-050203 | Зажим | 8 | ||
| 53 | Y161-018001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 54 | Y161-016001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 55 | S621-018001 | О кольцо | 1 | ||
| 56 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 57 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 58 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 59 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 59 | S631-022001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 60 | S631-025004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 61 | 31N4-30211 | Рукав высокого давления (РВД) | 1 | ||
| 62 | P950-084363 | HOSE ASSY-ORFS,FLG 0X45 | 1 | ||
| 62 | P920-087063 | Шланг в сборе | 1 | ||
| 63 | P950-084382 | HOSE ASSY-ORFS,FLG 0X45 | 1 | ||
| 63 | P920-087082 | Шланг в сборе | 1 | ||
| 64 | S621-021001 | О кольцо | 1 | ||
| 64 | S621-021001 | О кольцо | 3 | ||
| 65 | X511-106523 | Соединитель | 1 | ||
| 67 | P930-066036 | Шланг в сборе | 2 | ||
| 68 | P930-062012 | Шланг в сборе | 1 | ||
| 68 | 31N4-30310 | HOSE ASSY-90X90 | 1 | ||
| 69 | P930-062011 | Шланг в сборе | 1 | ||
| 69 | P930-062010 | Шланг в сборе | 1 | ||
| 69 | P910-062009 | Шланг в сборе | 1 | ||
| 71 | P930-082049 | Шланг в сборе | 1 | ||
| 72 | P910-082050 | Шланг в сборе | 1 | ||
| 72 | P910-082047 | Шланг в сборе | 1 | ||
| 77 | X400-062053 | Шалнг | 2 | ||
| 78 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 8 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 80 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 81 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 81 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 82 | P930-087008 | Шланг в сборе | 1 | ||
| 83 | X840-535353 | Переходник | 1 | ||
| 84 | X700-100104 | Заглушка | 1 | ||
| 85 | 31E3-3187 | Гидроаккумулятор | 1 | ||
| 86 | 31N4-22330 | тройник R / тип, поворотный | 1 | ||
| K1-1 | ZTAV-00035 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| K1-1 | XKAG-00017 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
