LOWER HYD PIPING 1(-#0978) экскаватора колесного Hyundai R170W-7
LOWER HYD PIPING 1(-#0978) экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3400
Наименование:LOWER HYD PIPING 1(-#0978)
Версия:2007. 4.30 REV.7D

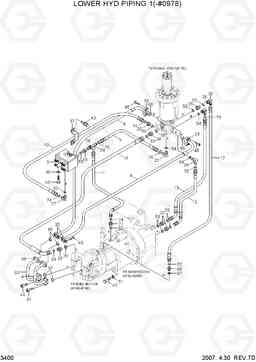

LOWER HYD PIPING 1(-#0978) R170W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | LOWER HYD PIPING 1 | 1 |
SEE 3415
|
|
| 10 | P613-042026 | HOSE ASSY-THD 0X45 | 1 | ||
| 10 | P923-042026 | Шланг в сборе | 1 | ||
| 11 | P623-042013 | Шланг в сборе | 1 | ||
| 11 | P933-042013 | Шланг в сборе | 1 | ||
| 12 | P623-062011 | Шланг в сборе | 1 | ||
| 12 | P923-062011 | Шланг в сборе | 1 | ||
| 13 | P623-062013 | Шланг в сборе | 1 | ||
| 13 | P923-062013 | Шланг в сборе | 1 | ||
| 16 | P933-122020 | Шланг в сборе | 1 | ||
| 17 | P933-082026 | Шланг в сборе | 1 | ||
| 18 | P010-110002 | Соединитель | 1 | ||
| 18 | X500-110001 | Разъем | 1 | ||
| 20 | P010-110013 | Соединитель | 1 | ||
| 20 | X500-110013 | Разъем | 1 | ||
| 21 | P010-210002 | Соединитель | 1 | ||
| 21 | X500-210002 | Разъем | 1 | ||
| 22 | P010-210005 | Соединитель | 2 | ||
| 22 | X500-210005 | Разъем | 2 | ||
| 23 | X500-110003 | Разъем | 1 | ||
| 24 | X500-110004 | Разъем | 1 | ||
| 25 | X500-220010 | Разъем | 1 | ||
| 27 | P020-110001 | Колено 90 | 1 | ||
| 27 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 28 | P020-110002 | Колено 90 | 3 | ||
| 28 | X520-110002 | Штуцер 90 orfs | 3 | ||
| 3 | 81E3-0014 | замок клапан | 1 | ||
| 30 | X850-535300 | Колено 90, поворотный, ORFS | 1 | ||
| 34 | 31M6-51160 | TEE-R/TYPE,S/NUT | 1 | ||
| 34 | X840-515152 | Переходник | 1 | ||
| 35 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 37 | 31EK-70400 | Зажим | 2 | ||
| 39 | P392-270000 | Шайба медная | 1 | ||
| 4 | 31N5-41010 | Трубка в сборе | 1 | ||
| 40 | S015-080802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 42 | S017-160502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | S035-081512 | Болт | 4 | ||
| 45 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 46 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 47 | S109-121056 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 49 | S411-080006 | Шайба пружинная | 2 | ||
| 51 | S411-160006 | Шайба пружинная | 4 | ||
| 52 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 55 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 57 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 58 | Y161-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 60 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 61 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 63 | 31N5-41020 | Трубка в сборе | 1 | ||
| 66 | X500-220007 | Разъем | 1 | ||
| 67 | P392-180000 | Шайба медная | 1 | ||
| 68 | P174-160115 | фланец раскол | 2 | ||
| 69 | S621-018001 | О кольцо | 2 | ||
| 74 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 75 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 8 | P703-127317 | Шланг в сборе | 2 | ||
| 9 | P603-062019 | HOSE ASSY-THD | 1 | ||
| 9 | P913-062019 | Шланг в сборе | 1 |
