BOOM SAFETY LOCK SYSTEM экскаватора колесного Hyundai R170W-7
BOOM SAFETY LOCK SYSTEM экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3520
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 6.30 REV.8F

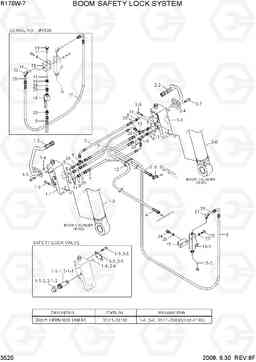

BOOM SAFETY LOCK SYSTEM R170W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N5-52110 | BOOM SAFE LOCK CYL-LH | 1 |
STD
|
|
| 1 | 31N5-53911 | BOOM SAFE LOCK CYL-LH | 1 |
ADJUST BOOM
|
|
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31N6-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90560 | VALVE-SAFETY LOCK | 1 | ||
| 1-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | ZTAS-00002 | CAP | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-1-3 | ZTAS-00004 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-1-3 | AS568-1 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31Y1-20170 | Трубка в сборе | 1 |
STD
|
|
| 1-2 | 31Y1-24550 | Трубка в сборе | 1 |
ADJUST BOOM
|
|
| 1-3 | P184-122112 | фланец pluging | 1 | ||
| 1-5 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | 31M6-51160 | TEE-R/TYPE,S/NUT | 1 | ||
| 10 | X840-515152 | Переходник | 1 | ||
| 11 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 12 | S552-020102 | Зажим | 10 | ||
| 13 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 13-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 |
OVERLOAD WARN
|
|
| 13-2 | 21E5-50230 | Жгут доб | 1 | ||
| 14 | 31E5-50330 | клапан отключения | 1 | ||
| 15 | 31E6-90550 | Корпус клапана | 1 | ||
| 16 | 31E6-90560 | ADAPTOR-SWIVEL NUT | 1 | ||
| 16 | 31N4-22180 | ADAPTOR-SWIVEL NUT | 1 | ||
| 17 | P610-047012 | HOSE ASSY-THD 0X45 | 1 | ||
| 17 | P920-047012 | Шланг в сборе | 1 | ||
| 19 | P220-110102 | Заглушка | 1 | ||
| 2 | 31N5-52120 | BOOM SAFE LOCK CYL-RH | 1 |
STD
|
|
| 2 | 31N5-53921 | BOOM SAFE LOCK CYL-RH | 1 |
ADJUST BOOM
|
|
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31N6-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90560 | VALVE-SAFETY LOCK | 1 | ||
| 2-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | ZTAS-00002 | CAP | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-1-3 | ZTAS-00004 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-1-3 | AS568-1 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-2 | 31Y1-20180 | Трубка в сборе | 1 |
STD
|
|
| 2-2 | 31Y1-24560 | Трубка в сборе | 1 |
ADJUST BOOM
|
|
| 2-3 | P184-122112 | фланец pluging | 1 | ||
| 2-5 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | P010-120002 | Соединитель | 2 | ||
| 20 | X500-120001 | Разъем | 2 | ||
| 20 | 31N5-70460 | Разъем | 2 | ||
| 21 | 31E5-50350 | Колено 90 | 1 | ||
| 21 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 22 | P030-110001 | Штуцер -90 | 1 | ||
| 22 | X530-110001 | Штуцер | 1 | ||
| 23 | P391-040000 | Шайба медная | 2 | ||
| 24 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S015-050402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S015-050456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S411-120002 | Шайба пружинная | 2 | ||
| 27 | S411-050002 | Шайба пружинная | 2 | ||
| 28 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 29 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 3 | P600-042048 | HOSE ASSY-THD 0X0 | 1 | ||
| 3 | P910-042048 | Шланг в сборе | 1 | ||
| 4 | P600-062055 | HOSE ASSY-THD 0X0 | 1 | ||
| 4 | P910-062055 | Шланг в сборе | 1 | ||
| 5 | P600-047013 | HOSE ASSY-THD 0X0 | 1 | ||
| 5 | P910-047013 | Шланг в сборе | 1 | ||
| 5 | P933-047016 | Шланг в сборе | 1 | ||
| 7 | P623-047009 | Шланг в сборе | 3 | ||
| 7 | P933-047009 | Шланг в сборе | 3 | ||
| 8 | P010-110002 | Соединитель | 6 | ||
| 8 | X500-110001 | Разъем | 6 | ||
| 9 | 32E6-10460 | TEE-SWEVEL NUT | 3 | ||
| 9 | X840-515151 | Переходник | 3 | ||
| K | 31Y1-20190 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 |
