QUICK CLAMP ASSY(#0092-) экскаватора колесного Hyundai R170W-7
QUICK CLAMP ASSY(#0092-) экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3575
Наименование:QUICK CLAMP ASSY(#0092-)
Версия:2004.12.31 REV.3

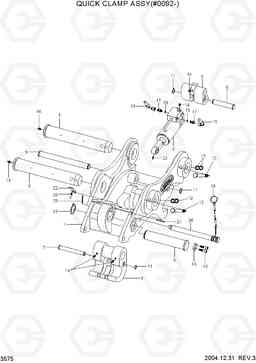

QUICK CLAMP ASSY(#0092-) R170W-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31N5-90570 | QUICK CLAMP ASSY | 1 |
SEE 3570
|
|
1 | XKBP-00077 | тело быстро зажим | 1 | ||
10 | XKBP-00054 | Кольцо стопорное | 1 | ||
11 | XKBP-00010 | Кольцо стопорное | 3 | ||
12 | XKBP-00055 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
13 | XKBP-00014 | Гайка | 4 | ||
14 | XKBP-00015 | Масленка | 7 | ||
15 | XKBP-00016 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
16 | XKBP-00056 | заглушка | 1 | ||
17 | XKBP-00057 | Адаптер | 2 | ||
18 | XKBP-00019 | Кольцо уплотнительное (О-кольцо) | 2 | ||
19 | XKBP-00058 | Шланг | 2 | ||
2 | @ | CYLINDER-QUICK CLAMP | 1 |
SEE 3576
|
|
20 | XKBP-00021 | Пружина | 1 | ||
21 | XKBP-00022 | Палец | 1 | ||
22 | XKBP-00023 | Стопор | 1 | ||
23 | XKBP-00024 | Масленка | 1 | ||
24 | XKBP-00087 | Стопор пальца | 1 | ||
25 | XKBP-00026 | контактный оснастки | 1 | ||
26 | XKBP-00060 | WIRE ASSY | 1 | ||
3 | XKBP-00079 | крюк в сборе | 1 | ||
4 | XKBP-00080 | замок в сборе | 1 | ||
5 | XKBP-00081 | контактный кронштейн | 2 | ||
6 | XKBP-00082 | контактный крюк | 1 | ||
7 | XKBP-00051 | шарнирным | 1 | ||
8 | XKBP-00052 | шарнирным | 1 | ||
9 | XKBP-00083 | фиксатор | 1 |
