Поворотный редуктор (Гидромотор поворота платформы, тип 2, #1809-) экскаватора колесного Hyundai R170W-7

Поворотный редуктор (Гидромотор поворота платформы, тип 2, #1809-) экскаватора колесного Hyundai R170W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110

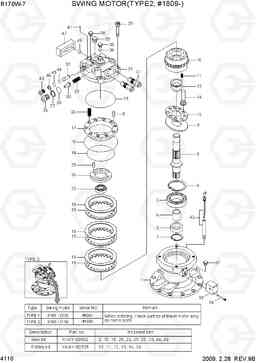

Наименование:SWING MOTOR(TYPE 2, #1809-)
Версия:2009. 2.28 REV.9B
SWING MOTOR(TYPE 2, #1809-) R170W-7
4110 SWING MOTOR(TYPE 2, #1809-) R170W-7, Hyundai
Поз. Код Наименование Кол Прим.
* @ SWING MOTOR ASSY 1
INCL *-1,*-2
*-1 31N5-12130 Поворотный редуктор (Гидромотор поворота платформы) 1
*-2 @ SWING REDUCTION GEAR 1
SEE 4115
*-R XKAY-00528 Ремкомплект 1
INCL 1-A,B,C
1 XKAY-01394 BODY 1
1-A XKAY-00529 Ремкомплект блока цилиндров 1
INCL 10,11,24
1-B XKAY-00532 Ремкомплект 1
INCL 12,13
1-C XKAY-00534 Установочная пластина 1
INCL 14
10 XKAY-00633 Блок цилиндров 1
11 XKAY-00531 Пружина 9
12 XKAY-00533 Шариковая направляющая 1
13 XKAY-00534 Установочная пластина 1
15 XKAY-00537 пластина трения 3
16 XKAY-00538 Пластина 3
17 XKAY-00632 Поршень тормозного цилиндра 1
20 XKAY-00541 Пружина 20
21 XKAY-00630 крышка багажного 1
22 XKAY-00543 Подшипник роликовый игольчатый 1
23 XKAY-00382 Палец 2
24 XKAY-00544 Диск распределительный 1
27 XKAY-00141 Кольцо 2
28 XKAY-00310 Кольцо уплотнительное (О-кольцо) 2
3 XKAY-00522 Подшипник роликовый 1
31 XKAY-00313 Клапан предохранительный (разгрузочный, сброса давления) в сборе 2
32 XKAY-00314 безопорная ВВЛ сборе 2
33 XKAY-00315 Время в сборе задержка клапан 1
34 XKAY-00149 Болт барашек 3
35 XKAY-00150 Пробка (заглушка) 3
36 XKAY-00151 Кольцо уплотнительное (О-кольцо) 3
37 XKAY-00140 Пробка (заглушка) 1
39 XKAY-00548 Пробка (заглушка) 1
4 XKAY-00523 Кольцо стопорное 1
41 XKAY-00277 RIVET 2
42 XKAY-01986 Уровнемер 1
42-1 XKAY-01988 Пробка (заглушка) 1
43 XKAY-00322 Пробка (заглушка) 2
44 XKAY-00247 Кольцо уплотнительное (О-кольцо) 2
45 XKAY-00324 Кольцо уплотнительное (О-кольцо) 2
47 XKAY-00551 Фланец 1
5 XKAY-00524 Вал 1
6 XKAY-00525 Втулка 1
7 XKAY-00526 кольцо остановка 1
8 XKAY-00625 Палец 1
9 XKAY-00527 плита обуви 1
K XKAY-00553 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
K18 XKAY-00468 Кольцо уплотнительное (О-кольцо) 1
K19 XKAY-00540 Кольцо уплотнительное (О-кольцо) 2
K2 XKAY-00521 Сальник 1
K25 XKAY-00546 Болт барашек 4
K26 XKAY-00309 Пробка (заглушка) 2
K29 XKAY-00311 Пружина 2
K30 XKAY-00312 CHECK 2
K38 XKAY-00975 Пробка (заглушка) 1
K46 XKAY-00322 Пробка (заглушка) 2
K48 XKAY-00552 Кольцо уплотнительное (О-кольцо) 2
N @ NOT SUPPLIED PARTS AR
NK14 XKAY-00536 Комплект поршней (поршень в сборе) 9
