UPPER HYD PIPING 1(ADJUST BOOM) экскаватора колесного Hyundai R170W-7A

Код подсистемы:3115

Наименование:UPPER HYD PIPING 1(ADJUST BOOM)

Версия:

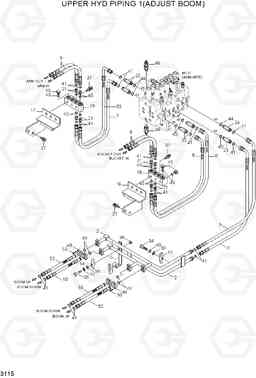

UPPER HYD PIPING 1(ADJUST BOOM) R170W-7A

Поз.	Код	Наименование	Кол	Прим.
10	31N5-10260	Рукав высокого давления (РВД)	2
14	31N4-12200	Трубный зажим	2
15	31N4-12310	возвращение кронштейн	1
16	31N5-10380	кронштейн LH, многообразие	1
17	31N5-10390	Кронштейн RH, многообразие	1
18	35EA-12500	Многообразие LH	1
19	35EA-12510	Многообразие RH	1
2	31N5-10312	Трубка в сборе	2
21	X500-110004	Разъем	8
22	X511-112546	Соединитель	2
23	X511-112544	Соединитель	1
24	X511-116544	Соединитель	1
25	X511-116546	Соединитель	2
34	S017-100606	Болт с шестигранной головкой (под шестигранник)	1
35	S017-100856	Болт с шестигранной головкой (под шестигранник)	1
37	S037-123056	Болт	10
38	S205-101006	Гайка	1
39	S403-10100B	Плоская шайба	2
40	S411-100006	Шайба пружинная	2
41	S621-018001	О кольцо	20
43	S631-024004	Кольцо уплотнительное (О-кольцо)	15
44	S631-029004	Кольцо уплотнительное (О-кольцо)	3
45	P220-110105	Заглушка	4
46	XKBF-00486	Клапан предохранительный (разгрузочный, сброса давления)	2
48	P173-120102	фланец гидрокси, сплит	8
49	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
5	P930-127019	Шланг в сборе	1
50	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
52	31N5-53060	Рукав высокого давления (РВД)	2
53	P930-127020	Шланг в сборе	1
6	P930-127016	Шланг в сборе	1
7	P930-127021	Шланг в сборе	1
8	P930-127017	Шланг в сборе	2
9	P913-127035	Шланг в сборе	4
