UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R170W-7A

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:2009. 2.28 REV.9B

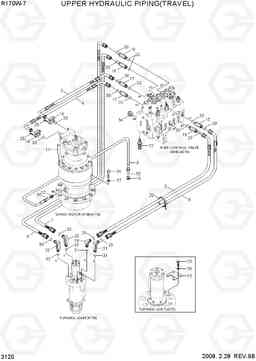

UPPER HYD PIPING(TRAVEL) R170W-7A

Поз.	Код	Наименование	Кол	Прим.
10	31N4-13080	PLATE-LOCK	1
11	31E4-3039	Палец для зуба ковша	1
12	31N7-12400	Разъем	1
13	X700-100103	Заглушка	1
14	P173-120102	фланец гидрокси, сплит	4
15	X511-112536	Соединитель	2
16	X511-112542	Соединитель	1
17	X511-112544	Соединитель	2
18	X511-112546	Соединитель	1
19	X520-110003	Штуцер 90 orfs	1
20	31N5-10250	Колено 90, длинный, ORFS	2
21	31N8-40310	Колено 90, ORFS, долго	1
22	S037-123526	Болт	3
23	S017-16040D	Болт с шестигранной головкой (под шестигранник)	2
24	S017-20075D	Болт с шестигранной головкой (под шестигранник)	11
25	S109-100756	Болт с шестигранной головкой (под шестигранник)	8
25	S109-100706	Болт с шестигранной головкой (под шестигранник)	8
26	S411-160006	Шайба пружинная	2
27	S441-200006	Шайба	11
28	S552-102370	Зажим	10
29	S621-014001	Кольцо уплотнительное (О-кольцо)	4
3	31N5-10430	Рукав высокого давления (РВД)	1
30	S621-018001	О кольцо	6
31	S631-018004	Кольцо уплотнительное (О-кольцо)	2
32	S631-024004	Кольцо уплотнительное (О-кольцо)	8
33	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
34	P220-110105	Заглушка	1
35	S621-012001	Кольцо уплотнительное (О-кольцо)	2
4	31N5-10440	Рукав высокого давления (РВД)	1
5	P930-087022	Шланг в сборе	1
6	P930-087025	Шланг в сборе	1
7	P933-127023	Шланг в сборе	1
8	P933-127027	Шланг в сборе	1
9	P920-062016	Шланг в сборе	1
