Гидроцилиндр рукояти экскаватора колесного Hyundai R170W-7A
Гидроцилиндр рукояти экскаватора колесного Hyundai R170W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:ARM CYLINDER
Версия:

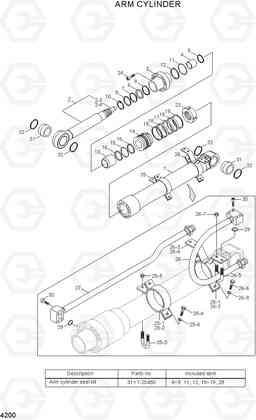

ARM CYLINDER R170W-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N5-50131 | Гидроцилиндр | 1 | ||
| *-1 | 31Y1-20200 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-20210 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-23020 | Кольцо | 1 | ||
| 14 | 31Y1-04290 | Поршень | 1 | ||
| 2 | 31Y1-23200 | Шток в сборе | 1 | ||
| 23 | 31YC-61060 | Гайка | 1 | ||
| 24 | S109-160804 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 25 | 31Y1-04300 | BAND ASSY-R | 1 | ||
| 25-1 | 31Y1-04310 | BAND SUB ASS'Y | 1 | ||
| 25-2 | 31YC-31080 | BAND | 1 | ||
| 25-3 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 25-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25-5 | S201-101002 | Гайка | 2 | ||
| 25-6 | S411-100002 | Шайба пружинная | 4 | ||
| 26 | 31Y1-22720 | BAND ASSY-B | 1 | ||
| 26-1 | 31Y1-04330 | BAND SUB ASS'Y | 1 | ||
| 26-2 | 31Y1-22730 | BAND SUB ASS'Y | 1 | ||
| 26-3 | 31YC-31080 | BAND | 1 | ||
| 26-4 | 31YC-32030 | BAND | 1 | ||
| 26-5 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 26-6 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26-7 | S201-101002 | Гайка | 2 | ||
| 26-8 | S411-100002 | Шайба пружинная | 6 | ||
| 27 | 31Y1-20441 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-20371 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-15800 | Сальник | 1 | ||
| 30 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 31 | 31YC-11081 | Втулка поршневого пальца | 2 | ||
| 32 | Y000-070200 | Кольцо | 4 | ||
| 4 | S732-085030 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y1-20450 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-110003 | Кольцо | 1 | ||
| K15 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-075003 | Кольцо | 2 | ||
| K17 | Y420-120000 | Уплотнение | 1 | ||
| K18 | Y310-120203 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-120000 | Пыльник | 2 | ||
| K29 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-085011 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085013 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N2-3 | @ | SPEAR-CUSHION | 1 | ||
| N2-4 | @ | RING-STOP | 1 |
