Каталог запчастей
-
Hyundai
-
R170W-9
- LH ELECTRIC
LH ELECTRIC экскаватора колесного Hyundai R170W-9
LH ELECTRIC экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:LH ELECTRIC
Версия:2013. 12.31 REV.13M

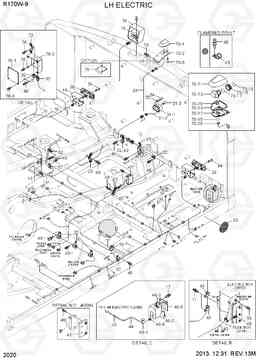

LH ELECTRIC R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | S035-081516 | Болт | 6 | ||
| 12 | S037-122056 | Болт | 1 | ||
| 14 | S552-102370 | Зажим | 20 | ||
| 17 | S035-062026 | Болт | 9 | ||
| 18 | 21Q4-30200 | кронштейн Combi лампы | 2 | ||
| 18 | 21Q4-30201 | кронштейн Combi лампы | 2 | ||
| 23 | 21N4-01130 | плита клип | 3 | ||
| 26 | S037-101556 | Болт барашек / шестигранная шайба | 4 | ||
| 26 | S037-101556 | Болт барашек / шестигранная шайба | 6 | ||
| 28 | 21Q4-60201 | Комбинированный светильник сзади, LH | 1 | ||
| 28 | 21Q4-60202 | Комбинированный светильник сзади, LH | 1 | ||
| 30 | 21Q4-60211 | Комбинированный светильник сзади, относительной влажности | 1 | ||
| 30 | 21Q4-60212 | Комбинированный светильник сзади, относительной влажности | 1 | ||
| 31 | 21LB-34250 | лампа югу номерной знак | 1 | ||
| 31-1 | 21EK-10160 | лампа номерного знака | 1 | ||
| 31-2 | 21LB-34260 | Жгут доб, кол-во / лампа | 1 | ||
| 31-3 | 21EK-10260 | BULB-10W | 1 | ||
| 32 | 31L7-10200 | Зажим трубки | 8 | ||
| 33 | 21EK-10150 | Светоотражатель (отражатель) боковой | 1 | ||
| 40 | 21N4-46801 | зуммер назад | 1 | ||
| 41 | 21Q4-47000 | пластина Задняя зуммер | 1 | ||
| 43 | 31L7-10190 | Зажим трубки | 10 | ||
| 44 | 21EM-30581 | Рукав высокого давления (РВД) | 1 | ||
| 45 | 21EM-30570 | соединительная трубка | 1 | ||
| 46 | 21EG-30630 | бачок омывателя в сборе | 1 | ||
| 46-1 | 21EG-10130 | насос | 1 | ||
| 46-2 | 21EG-10140 | Бак | 1 | ||
| 46-3 | 24L3-30660 | CAP | 1 | ||
| 46-4 | 24L3-30670 | резиновые втулки | 1 | ||
| 46-5 | 24L3-30710 | Пластина | 1 | ||
| 48 | S037-102026 | Болт | 22 | ||
| 49 | 21E9-06160 | Скоба (хомут) | 2 | ||
| 50 | S035-061626 | Болт | 4 | ||
| 54 | S161-050156 | Винт с крестообразным шлицем | 10 | ||
| 55 | S411-050006 | Шайба пружинная | 10 | ||
| 57 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 58 | 21E9-00170 | клип жгут | 2 | ||
| 68 | 21Q4-01220 | HARNESS-WORK LAMP | 1 |
OPTION
|
|
| 69 | 21Q6-11142 | Жгут камеры | 1 | ||
| 70 | 21Q5-60100 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 70 | 21Q5-60101 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 70 | 21Q5-60102 | Камера в сборе заднего вида | 1 |
MANUF CWT
|
|
| 70-1 | 21AB-30031 | Камера заднего вида | 1 | ||
| 70-1 | 21AB-30032 | Камера заднего вида | 1 | ||
| 70-1 | 21AB-30033 | Камера заднего вида | 1 | ||
| 70-2 | 21Q5-20011 | Кронштейн камеры | 1 | ||
| 70-3 | S141-050106 | Винт с потайной головкой | 2 | ||
| 70-3 | S141-050102 | Винт с потайной головкой | 2 | ||
| 75 | 21QB-60700 | Фара в сборе | 1 |
OPTION, REAR
|
|
| 75-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 76 | 21Q4-47020 | охранять подсветки | 1 |
OPTION
|
|
| 77 | 21Q5-60150 | Пластина | 1 | ||
| 78 | 21Q4-91040 | COVER ASSY | 1 | ||
| 78 | 21Q4-91041 | COVER ASSY | 1 | ||
| 78-1 | 21Q4-91070 | Крышка | 1 | ||
| 78-1 | 21Q4-91071 | Крышка | 1 | ||
| 78-2 | 21Q4-91050 | Пластина | 1 | ||
| 78-2 | 21Q4-91051 | Пластина | 1 | ||
| 78-3 | S035-081526 | Болт | 1 | ||
| N70-11 | 21AB-40100 | купол жилья | 1 | ||
| N70-11 | 21AB-30110 | COVER-TOP | 1 | ||
| N70-12 | 21AB-40200 | базовый корпус | 1 | ||
| N70-12 | 21AB-30120 | Крышка нижняя | 1 | ||
| N70-13 | 21AB-40300 | камера и печатных плат в сборе | 1 | ||
| N70-13 | 21AB-30130 | камера и печатных плат в сборе | 1 | ||
| N70-14 | 21AB-40400 | Сальник | 1 | ||
| N70-14 | 21AB-30140 | Прокладка | 1 | ||
| N70-15 | 21AB-40500 | WINDOW | 1 | ||
| N70-15 | 21AB-30150 | окошко объектива | 1 | ||
| N70-16 | 21AB-40600 | Уплотнительная втулка | 1 | ||
| N70-16 | 21AB-30160 | О кольцо / окошко объектива | 1 | ||
| N70-17 | 21AB-30170 | О-образными камерой | 1 | ||
| N70-18 | 21AB-30180 | Объем гайка | 1 | ||
| N70-19 | 21AB-30190 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N70-2 | 21Q5-60110 | Кронштейн камеры | 1 | ||
| N70-20 | 21AB-30210 | Кабель в сборе | 1 |
