PILOT HYD PIPING(CONTROL 1) экскаватора колесного Hyundai R170W-9
PILOT HYD PIPING(CONTROL 1) экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2014. 3.31 REV.14C

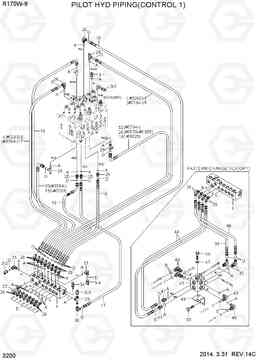

PILOT HYD PIPING(CONTROL 1) R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-20171 | клеммной | 1 | ||
| 1-1 | XKAL-00097 | Блок коллектор | 1 |
NOT SHOWN
|
|
| 1-2 | XKAL-00096 | челночный клапан | 3 |
NOT SHOWN
|
|
| 10 | X400-042032 | Шланг в сборе | 1 | ||
| 14 | X400-042022 | Шланг в сборе | 1 | ||
| 15 | X420-042023 | Шланг в сборе | 1 | ||
| 16 | X420-042026 | Шланг в сборе | 1 | ||
| 17 | X420-042028 | Шланг в сборе | 1 | ||
| 17 | X420-042028 | Шланг в сборе | 2 | ||
| 18 | X420-042032 | Шланг в сборе | 1 | ||
| 18 | X420-042030 | Шланг в сборе | 1 | ||
| 20 | X420-042022 | Шланг в сборе | 1 | ||
| 21 | 31E5-11110 | Адаптер | 2 | ||
| 22 | 31N6-25110 | Колено 90, долго | 1 | ||
| 23 | 31N6-66080 | Тест тройник | 1 | ||
| 25 | X500-110001 | Разъем | 3 | ||
| 26 | X520-110001 | Штуцер 90 orfs | 10 | ||
| 28 | X530-110001 | Штуцер | 8 | ||
| 29 | X820-045151 | Тройник | 3 | ||
| 3-1 | 31Q8-40520 | Датчик давления | 1 |
TRAVELING
|
|
| 3-1 | 31Q4-40830 | Датчик давления | 1 |
TRAVELING
|
|
| 3-2 | 31Q8-40520 | Датчик давления | 1 |
WORKING
|
|
| 3-2 | 31Q4-40830 | Датчик давления | 1 |
WORKING
|
|
| 3-3 | 31Q8-40520 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
| 3-3 | 31Q4-40830 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
| 3-4 | 31Q8-40520 | Датчик давления | 1 |
BOOM UP
|
|
| 3-4 | 31Q4-40830 | Датчик давления | 1 |
BOOM UP
|
|
| 3-5 | 31Q8-40520 | Датчик давления | 1 |
SWING
|
|
| 3-5 | 31Q4-40830 | Датчик давления | 1 |
SWING
|
|
| 31 | S109-080756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 39 | X400-042011 | Шалнг | 1 | ||
| 40 | X520-110001 | Штуцер 90 orfs | 4 |
OPT, PATT VALVE
|
|
| 41 | X500-120001 | Разъем | 2 |
OPT, PATT VALVE
|
|
| 42 | X530-110001 | Штуцер | 2 |
OPT, PATT VALVE
|
|
| 44 | X400-042010 | Шланг в сборе | 2 |
OPT, PATT VALVE
|
|
| 45 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
| 46 | S015-080856 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
| 47 | S411-080006 | Шайба пружинная | 4 |
OPT, PATT VALVE
|
|
| 48 | X400-042012 | Шланг в сборе | 1 |
OPT, PATT VALVE
|
|
| 49 | 31Q5-23170 | кронштейн ва | 1 |
OPT, PATT VALVE
|
|
| 50 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
| 52 | X420-042021 | Шланг в сборе | 1 | ||
| 6 | X400-042026 | Шланг в сборе | 1 | ||
| 6 | X400-042024 | Шланг в сборе | 1 | ||
| 8 | X400-042029 | Шалнг | 1 | ||
| 9 | X400-042031 | Шланг в сборе | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 37 | ||
| B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-011001 | Кольцо уплотнительное (О-кольцо) | 35 |
