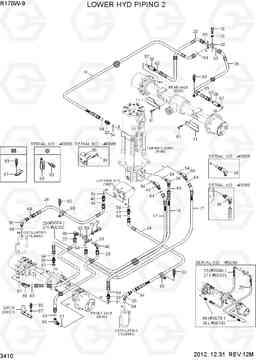

LOWER HYD PIPING 2 экскаватора колесного Hyundai R170W-9

Код подсистемы:3410

Наименование:LOWER HYD PIPING 2

Версия:2012. 12.31 REV.12M

LOWER HYD PIPING 2 R170W-9

Поз.	Код	Наименование	Кол	Прим.
11	31Q4-43030	Крышка ва заднего	2
15	P933-067028	Шланг в сборе	1
15	P933-067030	Шланг в сборе	1
16	P933-067029	Шланг в сборе	1
16	P923-067022	Шланг в сборе	1
16	P923-067021	Шланг в сборе	1
17	P923-066039	Шланг в сборе	2
17	P923-066035	Шланг в сборе	2
24	P913-067020	Шланг в сборе	2
24	P933-067020	Шланг в сборе	2
25	P923-043024	Шланг в сборе	1
25	P923-043024	Шланг в сборе	2
25	P933-043024	Шланг в сборе	2
26	P923-043019	Шланг в сборе	2
27	P923-043028	Шланг в сборе	1
30	31N1-40130	Колено 90, длинный, ORFS	2
32	X500-110002	Разъем	1
36	31N6-41170	Соединитель	4
36	31N6-41170	Соединитель	2
38	X500-210006	Разъем	2
39	X511-106524	Соединитель	1
39	X520-110002	Штуцер 90 orfs	1
40	X500-110002	Разъем	2
44	X530-110002	Штуцер	1
44	X530-110002	Штуцер	2
46	X850-515100	Колено 90 поворотный, ORFS	2
50	31N5-41030	Тройник mountingg	2
54	S631-014004	Кольцо уплотнительное (О-кольцо)	8
57	Y161-014001	Кольцо уплотнительное (О-кольцо)	4
61	P392-180000	Шайба медная	2
63	S621-011001	Кольцо уплотнительное (О-кольцо)	8
64	S621-012001	Кольцо уплотнительное (О-кольцо)	12
67	31L7-10190	Зажим трубки	4
68	31L7-10200	Зажим трубки	2
69	31L7-10250	Зажим трубки, Ins одного	6
69	31L7-10250	Зажим трубки, Ins одного	2
78	S017-100356	Болт с шестигранной головкой (под шестигранник)	2
79	S411-100006	Шайба пружинная	2
8	31Q5-41060	покрытия ва ЛГ, передняя	1
80	S057-160451	Болт с шестигранной головкой (под шестигранник) и фланцем	4
80	S019-18050D	Болт с шестигранной головкой (под шестигранник)	4
81	S017-120306	Болт с шестигранной головкой (под шестигранник)	4
83	S037-101526	Болт	8
86	X500-210002	Разъем	2
86	X530-210001	Штуцер	2
87	S441-180006	Шайба	4
89	31L7-10270	Зажим трубки	2
9	31Q5-41070	покрытия ва RH, передняя	1
90	31Q5-70360	Кронштейн	1
91	S037-102526	Болт	2
92	X500-210002	Разъем	2
