LOWER HYD PIPING 2(F/BLD, R/BLD, -#0089) экскаватора колесного Hyundai R170W-9

Код подсистемы:3475

Наименование:LOWER HYD PIPING 2(F/BLD, R/BLD, -#0089)

Версия:2011.12.31 REV.11M

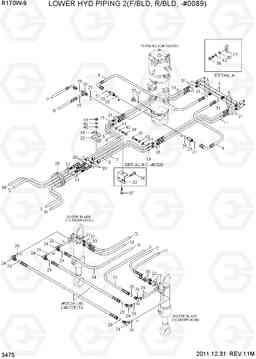

LOWER HYD PIPING 2(F/BLD, R/BLD, -#0089) R170W-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q4-70311	Трубка в сборе	2
11	P913-089029	Шланг в сборе	4
12	P913-069016	Шланг в сборе	4
12	P913-069018	Шланг в сборе	4
14	P933-044050	Шланг в сборе	1
15	P913-044051	Шланг в сборе	1
16	P913-049014	Шланг в сборе	2
17	34EA-10250	Трубный зажим	2
18	31E4-3030	Трубный зажим	1
19	31EE-50180	зажим в сборе	2
20	X820-065151	Тройник	1
22	X500-110002	Разъем	4
23	X511-108533	Разъем ORFS, долго	2
24	X520-110001	Штуцер 90 orfs	6
25	P220-110103	Заглушка	1
26	S631-011004	Кольцо уплотнительное (О-кольцо)	6
27	S631-014004	Кольцо уплотнительное (О-кольцо)	6
28	S631-018004	Кольцо уплотнительное (О-кольцо)	2
29	S621-011001	Кольцо уплотнительное (О-кольцо)	8
30	S621-012001	Кольцо уплотнительное (О-кольцо)	8
31	S621-014001	Кольцо уплотнительное (О-кольцо)	12
32	31E4-31430	прокладка зажим	1
33	31Q5-70360	Кронштейн	1
35	S760-091414	Уплотнительная втулка	1
35	E231-0270	Уплотнительная втулка	1
36	S037-102522	Болт	2
37	S017-101006	Болт с шестигранной головкой (под шестигранник)	1
38	S017-100606	Болт с шестигранной головкой (под шестигранник)	2
39	S017-120606	Болт с шестигранной головкой (под шестигранник)	2
40	S403-101006	Плоская шайба	3
41	S403-12100B	Плоская шайба	2
42	S411-100006	Шайба пружинная	3
43	S411-120006	Шайба пружинная	2
44	S205-101006	Гайка	1
46	P913-069018	Шланг в сборе	2
6	31Q5-70330	Трубка в сборе	2
7	31Q5-70340	Трубка в сборе	1
8	31Q5-70350	Трубка в сборе	1
9	P933-089011	Шланг в сборе	2
