QUICK CLAMP HYD PIPING экскаватора колесного Hyundai R170W-9
QUICK CLAMP HYD PIPING экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3550
Наименование:QUICK CLAMP HYD PIPING
Версия:2014. 2.28 REV.14B

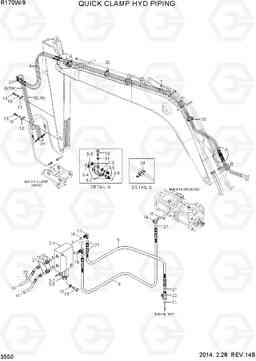

QUICK CLAMP HYD PIPING R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S411-120006 | Шайба пружинная | 4 | ||
| 12 | 34EA-91811 | Трубный зажим | 3 | ||
| 13 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 14 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 15 | X500-110001 | Разъем | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 17 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 18 | S441-100006 | Шайба | 5 | ||
| 19 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31Q6-91720 | Электромагнитный клапан Q / зажим | 1 | ||
| 2-1 | B-34EA-91720 | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | LTC0627VMD/DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S554-054300 | Зажим | 25 | ||
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 19 | ||
| 22 | P920-048046 | Шланг в сборе | 2 |
STD
|
|
| 22 | P930-048051 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 23 | X840-515151 | Переходник | 1 | ||
| 24 | 31L7-10200 | Зажим трубки | 3 | ||
| 3 | 31Q4-93750 | Терминал в сборе | 2 | ||
| 3-2 | X540-120001 | Разъем ORFS | 1 | ||
| 3-3 | X540-120002 | Разъем ORFS | 1 | ||
| 3-4 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-5 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | P915-048034 | Шланг в сборе | 2 |
2.6M AM, STD
|
|
| 4 | P915-048028 | Шланг в сборе | 2 |
2.2M AM
|
|
| 4 | P915-048037 | Шланг в сборе | 2 |
3.1M AM
|
|
| 5 | 31Q5-91510 | Трубка в сборе | 1 |
2.6M/2.2M AM,LH
|
|
| 5 | 31Q5-91520 | Трубка в сборе | 1 |
3.1M AM
|
|
| 6 | 31Q5-91530 | Трубка в сборе | 1 |
2.6M/2.2M AM,RH
|
|
| 6 | 31Q5-91540 | Трубка в сборе | 1 |
3.1M AM
|
|
| 7 | P910-048092 | Шланг в сборе | 2 |
STD
|
|
| 7 | P910-048094 | HOSE ASSY-ORFS,THD(0X0) | 2 |
STD
|
|
| 7 | P920-048097 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 7 | P910-048097 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 8 | 31N4-95750 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P930-042007 | Шланг в сборе | 1 |
