Гидроразводка рукояти (3.1 м, длинного хода) экскаватора колесного Hyundai R170W-9

Код подсистемы:3610

Наименование:ARM HYD PIPING(3.1M, LONG)

Версия:2014. 1.31 REV.14A

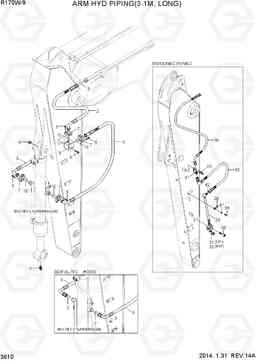

ARM HYD PIPING(3.1M, LONG) R170W-9

Поз.	Код	Наименование	Кол	Прим.
10	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
10	Y171-019004	Кольцо уплотнительное (О-кольцо)	6
2	P985-128431	HOSE ASSY ORFS, FLG 0x90	2
2	31Q4-61520	HOSE ASSY(HI-GRADE)	2
3	S621-018001	О кольцо	4
3	S621-018001	О кольцо	2
31	31M9-50561	Клапан запорный (отсечной), в сборе (левый)	1
32	31M9-50571	Клапан запорный (отсечной), в сборе (правый)	1
33	31Q5-98530	Трубка в сборе	2
34	P935-084036	Шланг в сборе	2
35	P935-084017	Шланг в сборе	2
36	31M9-90680	Трубный зажим	2
37	31Q6-98790	Терминал в сборе	2
38	S109-100406	Болт с шестигранной головкой (под шестигранник)	8
39	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
4	S651-810002	Масленка	2
40	S037-123026	Болт	4
41	S411-100006	Шайба пружинная	4
42	S621-014001	Кольцо уплотнительное (О-кольцо)	2
5	31Q5-60140	Корпус клапана	2
6	P995-128426	HOSE ASSY ORFS, тыс 0x90	2
6	P705-128426	Шланг в сборе	2
7	P174-120102	фланец гидрокси, сплит	8
7	P174-120102	фланец гидрокси, сплит	12
8	S109-100806	Болт с шестигранной головкой (под шестигранник)	4
9	S109-100356	Болт с шестигранной головкой (под шестигранник)	16
9	S109-100356	Болт с шестигранной головкой (под шестигранник)	24
