ATTACH PIPING KIT(S & D/ACTING) экскаватора колесного Hyundai R170W-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3630
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2011.3.31 REV.11C

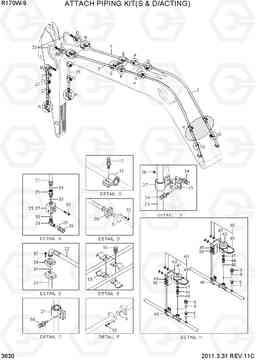

ATTACH PIPING KIT(S & D/ACTING) R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31Q5-90310 | BOOM PIPING KIT | 1 |
5.1M BM, STD
|
|
| *-1 | 31Q5-90320 | BOOM PIPING KIT | 1 |
ADJUST BM
|
|
| *-2 | 31Q5-90410 | рука трубопроводов комплект | 1 |
2.6M AM
|
|
| *-2 | 31Q5-90420 | рука трубопроводов комплект | 1 |
2.2M AM, STD
|
|
| *-2 | 31Q5-90430 | рука трубопроводов комплект | 1 |
3.1M AM
|
|
| 1 | 31Q5-91310 | Трубка в сборе | 1 | ||
| 10 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 11 | 31E7-01711 | зажим в сборе | 8 | ||
| 12 | S037-123526 | Болт | 8 | ||
| 13 | 31Q4-50220 | зажим в сборе трубы | 8 | ||
| 14 | S037-123526 | Болт | 8 | ||
| 2 | 31Q5-91320 | Трубка в сборе | 1 | ||
| 21 | 31Q5-91610 | Трубка в сборе | 2 |
2.6M AM
|
|
| 21 | 31Q5-91620 | Трубка в сборе | 2 |
2.2M AM, STD
|
|
| 21 | 31Q5-91630 | Трубка в сборе | 2 |
3.1M AM
|
|
| 22 | P705-166338 | Шланг в сборе | 2 |
2.6M AM
|
|
| 22 | P705-166332 | Шланг в сборе | 2 |
2.2M AM, STD
|
|
| 22 | P705-166334 | Шланг в сборе | 2 |
3.1M AM
|
|
| 23 | 31Q6-92550 | Клапан запорный (отсечной), левый | 1 | ||
| 24 | X530-110005 | Штуцер | 2 | ||
| 24 | P030-110005 | Штуцер -90 | 2 | ||
| 25 | 31Q6-91560 | Адаптер | 2 | ||
| 26 | X710-100106 | крышка гидрокси, ORFS | 2 | ||
| 26 | P290-100106 | CAP | 2 | ||
| 27 | 31E7-01711 | зажим в сборе | 8 |
2.6M AM
|
|
| 27 | 31E7-01711 | зажим в сборе | 4 |
2.2M AM, STD
|
|
| 27 | 31E7-01711 | зажим в сборе | 12 |
3.1M AM
|
|
| 28 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 29 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 3 | 31Q5-91330 | Трубка в сборе | 1 | ||
| 30 | S621-021001 | О кольцо | 4 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 33 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 34 | S037-123526 | Болт | 8 |
2.6M AM
|
|
| 34 | S037-123526 | Болт | 4 |
2.2M AM, STD
|
|
| 34 | S037-123526 | Болт | 16 |
3.1M AM
|
|
| 35 | S207-12100B | Гайка | 4 |
3.1M AM
|
|
| 36 | 31Q6-91500 | Кронштейн | 2 |
3.1M AM
|
|
| 37 | 31Q6-92560 | Клапан запорный (отсечной), правый | 1 | ||
| 4 | 31Q5-91340 | Трубка в сборе | 1 | ||
| 40 | 31Q5-90500 | Гидравлический аккумулятор | 1 | ||
| 41 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 42 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 43 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 44 | 31Q8-91690 | Соединитель | 2 | ||
| 45 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 46 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 47 | 31Q8-91700 | Сальник | 2 | ||
| 48 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 49 | S205-10100B | Гайка | 8 | ||
| 5 | P220-110205 | Заглушка | 2 | ||
| 50 | S403-10200B | Плоская шайба | 8 | ||
| 6 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 7 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 8 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
