SINGLE ACTING MAIN PIPING KIT экскаватора колесного Hyundai R170W-9
SINGLE ACTING MAIN PIPING KIT экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3640
Наименование:SINGLE ACTING MAIN PIPING KIT
Версия:2014. 3.31 REV.14C

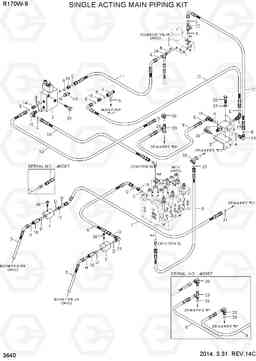

SINGLE ACTING MAIN PIPING KIT R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q5-90110 | S/ACT MAIN PIPING KIT | 1 | ||
| 1 | 31N5-94710 | блок шланг совместное | 2 | ||
| 10 | P910-042052 | Шланг в сборе | 1 | ||
| 10 | P910-042047 | Шланг в сборе | 1 | ||
| 11 | P930-042006 | Шланг в сборе | 1 | ||
| 12 | P930-042010 | Шланг в сборе | 2 | ||
| 13 | P930-042042 | Шланг в сборе | 1 | ||
| 14 | X500-110001 | Разъем | 2 | ||
| 15 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 16 | X500-110004 | Разъем | 1 | ||
| 17 | 31N4-95290 | Разъем | 1 | ||
| 18 | X511-116556 | Соединитель | 2 | ||
| 19 | X520-110001 | Штуцер 90 orfs | 4 | ||
| 2 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 2-1 | EDH0427V-HD | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 20 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 21 | X520-110018 | Штуцер 90 orfs | 1 | ||
| 22 | X820-045151 | Тройник | 1 | ||
| 23 | X820-065151 | Тройник | 1 | ||
| 24 | X820-065251 | Тройник | 1 | ||
| 29 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31Q4-93370 | Кронштейн | 1 | ||
| 31 | S621-018001 | О кольцо | 1 | ||
| 31 | S621-018001 | О кольцо | 3 | ||
| 32 | S621-021001 | О кольцо | 2 | ||
| 33 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S015-060456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | S037-102026 | Болт | 2 | ||
| 37 | S403-060006 | Плоская шайба | 2 | ||
| 38 | X850-515100 | Колено 90 поворотный, ORFS | 2 | ||
| 39 | X840-515151 | Переходник | 2 | ||
| 4 | 31N6-30130 | Трансфер чай, S / гайка | 1 | ||
| 40 | 31Q8-40520 | Датчик давления | 1 | ||
| 40 | 31Q4-40830 | Датчик давления | 1 | ||
| 41 | 31Q6-20130 | EPPR VALVE-BREAKER | 1 | ||
| 41 | 31Q6-20131 | EPPR VALVE-BREAKER | 1 | ||
| 5 | P974-166324 | Шланг в сборе | 2 | ||
| 6 | P933-126019 | Шланг в сборе | 1 | ||
| 7 | P923-123029 | Шланг в сборе | 1 | ||
| 7 | P923-123028 | Шланг в сборе | 1 | ||
| 8 | P910-042030 | Шланг в сборе | 1 | ||
| 9 | P910-042037 | Шланг в сборе | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| E | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 |
