REMOTE CONTROL LEVER (TYPE 1, 4) экскаватора колесного Hyundai R170W-9
REMOTE CONTROL LEVER (TYPE 1, 4) экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4120
Наименование:REMOTE CONTROL LEVER (TYPE 1, 4)
Версия:2014. 5.31 REV.14E

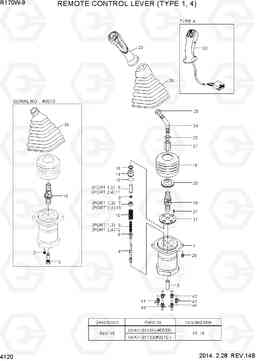

REMOTE CONTROL LEVER (TYPE 1, 4) R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31Q6-20011 | RCV рычаг в сборе LH | 1 |
LONG
|
|
| * | 31Q6-20012 | RCV рычаг в сборе LH | 1 |
SHORT
|
|
| * | 31Q6-20013 | RCV рычаг в сборе LH | 1 |
SHORT
|
|
| * | 31Q6-20021 | RCV рычаг RH | 1 |
LONG
|
|
| * | 31Q6-20022 | RCV рычаг в сборе RH | 1 |
SHORT
|
|
| * | 31Q6-20023 | RCV рычаг в сборе RH | 1 |
SHORT
|
|
| * | 31Q6-20021 | RCV рычаг RH | 1 |
LONG
|
|
| * | 31Q6-20022 | RCV рычаг в сборе RH | 1 |
SHORT
|
|
| * | 31Q6-20023 | RCV рычаг в сборе RH | 1 |
SHORT
|
|
| * | 31QA-20013 | RCV рычаг в сборе LH | 1 |
TYPE 4
|
|
| * | 31QA-20023 | RCV рычаг в сборе RH | 1 |
TYPE 4
|
|
| *-1 | 31Q6-21011 | RCV рычаг югу LH | 1 | ||
| *-1 | 31Q6-21012 | RCV рычаг югу LH | 1 | ||
| *-1 | 31Q6-21013 | RCV рычаг югу LH | 1 | ||
| *-1 | 31Q6-21021 | RCV рычаг югу RH | 1 | ||
| *-1 | 31Q6-21022 | RCV рычаг югу RH | 1 | ||
| *-1 | 31Q6-21023 | RCV рычаг югу RH | 1 | ||
| *-1 | 31Q6-21021 | RCV рычаг югу RH | 1 | ||
| *-1 | 31QA-21013 | RCV рычаг югу LH | 1 |
TYPE 4
|
|
| *-1 | 31QA-21023 | RCV рычаг югу RH | 1 |
TYPE 4
|
|
| *-2 | XKAY-01418 | катушка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-01709 | катушка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-01419 | катушка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-2 | XKAY-01973 | катушка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-01422 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-01918 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-01423 | вилка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-01974 | вилка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-4 | XKAY-01426 | комплекта рукоятки LH | 1 | ||
| *-4 | XKAY-01718 | комплекта рукоятки LH | 1 | ||
| *-4 | XKAY-01427 | комплекта рукоятки RH | 1 | ||
| *-4 | XKAY-01719 | комплекта рукоятки RH | 1 | ||
| 1 | XKAY-01417 | CASE | 1 | ||
| 1 | XKAY-01706 | CASE | 1 | ||
| 17 | XKAY-01425 | Пластина | 1 | ||
| 17 | XKAY-01716 | Пластина | 1 | ||
| 18 | XKAY-00786 | BOOT | 1 | ||
| 19 | XKAY-00049 | Совместное сборе | 1 | ||
| 19 | XKAY-01717 | Совместное сборе | 1 | ||
| 2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-01066 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 21 | XKAY-00047 | Гайка | 1 | ||
| 23 | 31QA-22013 | HANDLE KIT-LH | 1 |
TYPE 4
|
|
| 23 | 31QA-22023 | HANDLE KIT-RH | 1 |
TYPE 4
|
|
| 28 | XKAY-00074 | Втулка | 2 | ||
| 3 | XKAY-00768 | Втулка | 1 | ||
| 3 | XKAY-01708 | Втулка | 1 | ||
| 41 | XKAY-00792 | Разъем | 5 | ||
| 41 | XKAY-00798 | Разъем | 5 | ||
| 42 | XKAY-00793 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 43 | XJBN-01115 | фильтр последний охранник | 1 | ||
| 43 | XKAY-00799 | фильтр последний охранник | 1 | ||
| 44 | XKAY-00795 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 44 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| K | XKAY-01431 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | XKAY-01723 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| KN15 | XKAY-00785 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| KN16 | XKAY-01424 | уплотнение штока | 1 | ||
| KN16 | XKAY-01715 | уплотнение штока | 1 | ||
| N10 | XKAY-01421 | Пружина | 1 | ||
| N10 | XKAY-01749 | Пружина | 1 | ||
| N11 | XKAY-00439 | стержень толчок (2,4) | 1 |
PORT 2,4
|
|
| N12 | XKAY-00781 | SPRING(2,4) | 1 |
PORT 2,4
|
|
| N13 | XKAY-00059 | Пружина сиденья | 1 |
PORT 2,4
|
|
| N14 | XKAY-00784 | Пробка (заглушка) | 1 | ||
| N14 | XKAY-01714 | Пробка (заглушка) | 1 | ||
| N22 | XKAY-00046 | Гайка | 1 | ||
| N23 | XKAY-01428 | обрабатывать в сборе LH | 1 | ||
| N23 | XKAY-01720 | обрабатывать в сборе LH | 1 | ||
| N23 | XKAY-01429 | HANDLE ASSY RH | 1 | ||
| N23 | XKAY-01721 | HANDLE ASSY RH | 1 | ||
| N24 | XKAY-01430 | рукоятка | 1 | ||
| N24 | XKAY-01722 | рукоятка | 1 | ||
| N25 | XKAY-00811 | Гайка | 1 | ||
| N26 | XKAY-01083 | BOOT | 1 | ||
| N27 | XKAY-00662 | Палец | 1 | ||
| N4 | XKAY-00771 | Золотник | 1 | ||
| N4 | XKAY-01711 | Золотник | 1 | ||
| N5 | XKAY-00772 | Прокладка | 1 | ||
| N6 | XKAY-01420 | пружина (1,3) | 1 |
PORT 1,3
|
|
| N7 | XKAY-00436 | сиденье пружины (1,3) | 1 |
PORT 1,3
|
|
| N8 | XKAY-00058 | Стопор | 1 |
4SET
|
|
| N9 | XKAY-00052 | стержень толчок (1,3) | 1 |
PORT 1,3
|
