DOZER CONTROL LEVER (TYPE 1) экскаватора колесного Hyundai R170W-9
DOZER CONTROL LEVER (TYPE 1) экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4127
Наименование:DOZER CONTROL LEVER (TYPE 1)
Версия:

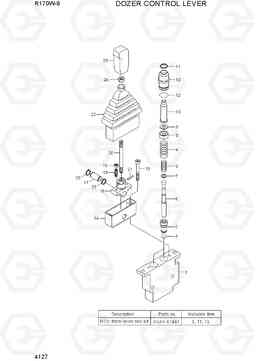

DOZER CONTROL LEVER (TYPE 1) R170W-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31Q4-20080 | Рычаг управления отвалом | 1 | ||
*-1 | XKAY-01454 | SPOOL KIT | 2 | ||
*-2 | XKAY-01456 | PLUG KIT | 2 | ||
1 | XKAY-01452 | BODY | 1 | ||
14 | XKAY-01459 | Крышка | 1 | ||
15 | XKAY-00758 | Болт барашек | 2 | ||
16 | XKAY-01460 | GUIDE | 1 | ||
17 | XKAY-00760 | Палец | 1 | ||
18 | XKAY-01461 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
19 | XKAY-00762 | Гайка | 2 | ||
2 | XKAY-00749 | Пробка (заглушка) | 2 | ||
20 | XKAY-01462 | BAR | 1 | ||
21 | XKAY-01463 | Палец | 1 | ||
22 | XKAY-01464 | BELLOWS | 1 | ||
23 | XKAY-01465 | LEVER | 1 | ||
24 | XKAY-01466 | Гайка | 1 | ||
25 | XKAY-00763 | Кольцо стопорное | 2 | ||
4 | XKAY-01453 | Пружина | 2 | ||
K | XKAY-01467 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K11 | XKAY-00055 | уплотнение штока | 1 | ||
K12 | XKAY-00100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K3 | XKAY-00728 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N | @ | NOT SUPPLIED PARTS | AR | ||
N10 | XKAY-01457 | Пробка (заглушка) | 1 | ||
N13 | XKAY-01458 | Штанга толкателя | 1 | ||
N5 | XKAY-00714 | катушка | 1 | ||
N6 | XKAY-00734 | Золотник | 1 | ||
N7 | XKAY-00081 | катушка | 1 | ||
N8 | XKAY-01455 | Пружина | 1 | ||
N9 | XKAY-00084 | Стопор | 1 |
