REAR AXLE OUTPUT GROUP(-#0192) экскаватора колесного Hyundai R170W-9

Код подсистемы:5240

Наименование:REAR AXLE OUTPUT GROUP(-#0192)

Версия:2013. 1.31 REV.13A

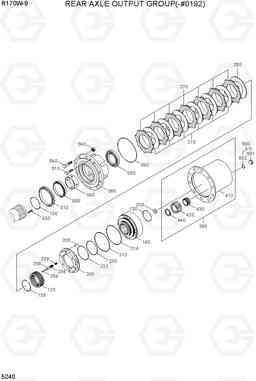

REAR AXLE OUTPUT GROUP(-#0192) R170W-9

Поз.	Код	Наименование	Кол	Прим.
010	ZGAQ-01266	Уплотнение вала (сальник)	2
030	ZGAQ-02205	Подшипник конический роликовый	4
060	ZGAQ-02206	втулка прокладка	2
080	ZGAQ-03591	Ступица	2
090	ZGAQ-02916	Кольцо уплотнительное (О-кольцо)	2
120	ZGAQ-02208	Водило (планетарной передачи)	2
130	ZGAQ-02209	Кольцо уплотнительное (О-кольцо)	4
135	ZGAQ-02210	Кольцо уплотнительное (О-кольцо)	2
160	ZGAQ-02211	Шестерня коронная (кольцевая, планетарная)	2
200	ZGAQ-03212	Поршень	2
205	ZGAQ-02213	контактный cylidrical	8
210	ZGAQ-01287	U-RING	2
214	ZGAQ-02214	опорное кольцо	2
230	ZGAQ-02215	U-RING	2
232	ZGAQ-02216	опорное кольцо	2
238	ZGAQ-01292	Весной compressure	16
239	ZGAQ-02217	Весной compressure	16
256	ZGAQ-02219	Винт шестигранник	16
258	ZGAQ-01291	SLEEVE-SPRING	16
270	ZGAQ-02220	Диск сцепления, ведущий (фрикцион)	12
275	ZGAQ-02330	Диск сцепления, ведомый (фрикцион, 2.5)	10
280	ZGAQ-02331	Диск сцепления, ведомый (фрикцион, 2.0)	2
280	ZGAQ-02332	Диск сцепления, ведомый (фрикцион, 3.0)	2
280	ZGAQ-02330	Диск сцепления, ведомый (фрикцион, 2.5)	2
320	ZGAQ-01315	Шайба упорная 2.5	2
390	ZGAQ-03213	Корпус редуктора в сборе с планетарной передачей	2
410	ZGAQ-03214	Корпус редуктора в сборе с планетарной передачей	1
420	ZGAQ-03215	Шестерня планетарная (сателлит)	3
430	ZGAQ-03515	Подшипник роликовый	3
440	ZGAQ-01310	Кольцо	3
500	ZGAQ-03581	Винт заглушка	2
501	ZGAQ-02191	Пробка (заглушка)	1
502	ZGAQ-02192	Кольцо уплотнительное (О-кольцо)	1
510	ZGAQ-02061	Винт шестигранник	4
540	ZGAQ-03217	Болт крепления колеса	20
560	ZGAQ-03164	Гайка колеса	20
630	ZGAQ-02227	Винт	2
