CONSOLE BOX (RH, LOCAL) экскаватора колесного Hyundai R170W-9
CONSOLE BOX (RH, LOCAL) экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6135
Наименование:CONSOLE BOX (RH, LOCAL)
Версия:2012.5.31 REV.12E

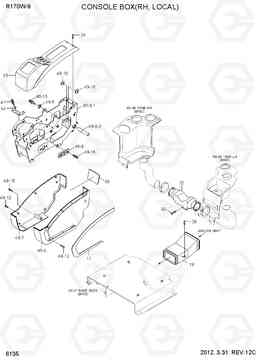

CONSOLE BOX (RH, LOCAL) R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 14 | 71Q6-21610 | Кронштейн консольный до | 1 | ||
| 15 | 71Q6-22070GG | Консоль прикрыть, относительной влажности | 1 | ||
| 17 | 71Q6-22031 | крышку консоли отделка | 1 | ||
| 19 | 71Q6-22590 | канал сиденья | 1 | ||
| 20 | 71Q6-22280 | канал вентиляции (1) | 1 | ||
| 26 | S002-06015B | SCREW-TRUS HEAD | 4 | ||
| 30 | S151-050106 | SCREW-TAPPING | 5 | ||
| 33 | 71Q8-22670 | PROTECTOR | 1 | ||
| 33 | 71Q8-22671 | PROTECTOR | 1 | ||
| 47 | S035-061526 | Болт | 2 | ||
| 49 | 71Q8-22500 | средняя пластина суб сборе | 1 | ||
| 49-10 | 71Q8-22250 | прокладка консоли | 2 | ||
| 49-12 | S002-06010B | SCREW-TRUS HEAD | 12 | ||
| 49-13 | S037-102016 | Болт | 2 | ||
| 49-15 | S151-040156 | SCREW-TAPPING | 1 | ||
| 49-16 | S035-081556 | Болт | 4 | ||
| 49-3 | 71Q8-22230 | рамка в сборе RH | 1 | ||
| 49-31 | 71Q8-21340 | Центральная рама ва | 1 | ||
| 49-32 | S731-020020 | Втулка | 2 | ||
| 49-6 | 71Q8-23580 | крышку консоли LH | 1 | ||
| 49-7 | 71Q8-22050 | крышку консоли RH | 1 | ||
| 49-8 | 71Q8-22210 | Картер (корпус) | 2 | ||
| 49-9 | 71Q8-22240 | прокладка вокруг | 1 |
