DOZER BLADE-REAR экскаватора колесного Hyundai R170W-9
DOZER BLADE-REAR экскаватора колесного Hyundai R170W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6430
Наименование:DOZER BLADE-REAR
Версия:2012.9.30 REV.12J

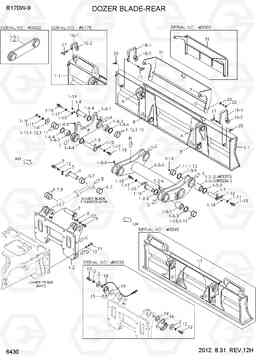

DOZER BLADE-REAR R170W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 51Q5-31001 | Лезвие в сборе | 1 | ||
| 1 | 51Q5-31002 | Лезвие в сборе | 1 | ||
| 1 | 51Q5-31003 | Лезвие в сборе | 1 | ||
| 1 | 51Q5-31004 | Лезвие в сборе | 1 | ||
| 1 | 51Q5-31005 | BLADE ASSY | 1 | ||
| 1-1 | 51Q5-30001 | блейд-ва | 1 | ||
| 1-1 | 51Q5-30002 | блейд-ва | 1 | ||
| 1-1 | 51Q5-30003 | блейд-ва | 1 | ||
| 1-1 | 51Q5-30004 | BLADE WA | 1 | ||
| 1-10 | 51Q4-51410 | плита замок | 8 | ||
| 1-11 | S391-060110 | Прокладка | 8 | ||
| 1-12 | S392-060110 | Прокладка | 4 | ||
| 1-13 | S390-060110 | прокладка тур (0.5T) | 12 | ||
| 1-14 | S651-810002 | Масленка | 4 | ||
| 1-15 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 1-16 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-17 | S411-120006 | Шайба пружинная | 18 | ||
| 1-18 | 51Q5-30710 | PIN-код () лезвие | 2 | ||
| 1-2 | 51Q5-30210 | Кронштейн | 1 | ||
| 1-2 | 51Q5-30211 | Кронштейн | 1 | ||
| 1-3 | 51Q5-31380 | ссылка () в сборе | 1 | ||
| 1-3 | 51Q5-31381 | ссылка () в сборе | 1 | ||
| 1-3-1 | 51Q5-31390 | ссылка () ва | 1 | ||
| 1-3-2 | 51Q4-55070 | Втулка | 4 | ||
| 1-3-2 | 51Q4-55070 | Втулка | 2 | ||
| 1-3-3 | Y020-060011 | Кольцо | 8 | ||
| 1-3-4 | S652-810002 | Масленка | 2 | ||
| 1-3-5 | 51Q5-55020 | Втулка | 2 | ||
| 1-4 | 51Q5-31411 | ссылка (б) в сборе LH | 1 | ||
| 1-4 | 51Q5-31610 | ссылка (б) в сборе | 2 | ||
| 1-4-1 | 51Q5-31431 | ссылка (б) ва LH | 1 | ||
| 1-4-1 | 51Q5-31620 | ссылка (б) ва | 1 |
NOT USED
|
|
| 1-4-1 | 51Q5-31621 | ссылка (б) ва | 1 | ||
| 1-4-2 | 51Q4-55050 | Втулка | 1 | ||
| 1-4-3 | 51Q5-55010 | Втулка | 1 | ||
| 1-4-4 | Y020-060011 | Кольцо | 4 | ||
| 1-4-5 | S652-810002 | Масленка | 1 | ||
| 1-5 | 51Q5-31421 | ссылка (б) в сборе RH | 1 | ||
| 1-5-1 | 51Q5-31441 | ссылка (б) ва RH | 1 | ||
| 1-5-2 | 51Q4-55050 | Втулка | 1 | ||
| 1-5-3 | 51Q5-55010 | Втулка | 1 | ||
| 1-5-4 | Y020-060011 | Кольцо | 4 | ||
| 1-5-5 | S652-810002 | Масленка | 1 | ||
| 1-6 | 53N5-30550GG | Стопорная шайба (кольцо) | 2 | ||
| 1-7 | 53N5-30710GG | PIN-код () лезвие | 2 | ||
| 1-8 | 53N5-30720 | PIN-код (б) лезвие | 2 | ||
| 1-8 | 51Q5-30720 | PIN-код (б) лезвие | 2 | ||
| 1-9 | 53N5-30730GG | контактный лезвие ссылку | 2 | ||
| 10 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 11 | S018-30060D | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 12 | S411-120006 | Шайба пружинная | 8 | ||
| 13 | S441-300006 | Шайба | 14 | ||
| 14 | 51Q5-50240 | пластина поворота | 1 | ||
| 15 | 51Q5-50250 | пластина поворота | 1 | ||
| 16-1 | 51Q4-51150 | Кронштейн светоотражателя (отражателя) | 1 | ||
| 16-1 | 51Q4-30510 | Кронштейн светоотражателя (отражателя) | 1 | ||
| 16-2 | 51EK-52990 | Светоотражатель (отражатель) задний | 1 | ||
| 17 | S091-100206 | Болт крыла | 2 | ||
| 17 | S091-100306 | Болт крыла | 2 | ||
| 18 | 51Q4-50350 | в сборе стальной проволоки | 1 | ||
| 19 | S392-065090 | Прокладка | 4 | ||
| 19 | S392-070090 | Прокладка | 4 | ||
| 2 | 51Q4-50281 | Стопорная шайба (кольцо) | 2 | ||
| 20 | S261-10000B | гайка крыла | 2 | ||
| 3 | 51Q5-30741 | контактный лезвие цил глава | 2 | ||
| 3 | 51Q5-30742 | контактный лезвие цил глава | 2 | ||
| 31 | 51Q5-52511 | Крышка ва лезвие | 1 | ||
| 31 | 51Q5-52710 | Крышка ва лезвие | 1 | ||
| 32 | 51N4-51282 | Болт крышки | 2 | ||
| 32 | S017-160456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S411-200006 | Шайба пружинная | 2 | ||
| 33 | S441-160006 | Шайба | 4 | ||
| 4 | 51Q5-30750 | контактный лезвие цил стержень | 2 | ||
| 5 | 51Q4-51410 | плита замок | 4 | ||
| 6 | S390-070120 | прокладка тур (0.5T) | 8 | ||
| 7 | S391-070120 | прокладка тур (1.0T) | 8 | ||
| 8 | S392-070120 | прокладка тур (2.0t) | 4 | ||
| 9 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| N16 | 51Q4-51140 | Светоотражатель (отражатель) в сборе | 2 | ||
| N16 | 51Q4-30500 | Светоотражатель (отражатель) в сборе | 2 |
