UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R170W-9S
UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R170W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:UPPER HYD PIPING(TRAVEL)
Версия:2012.3.31 REV.12C

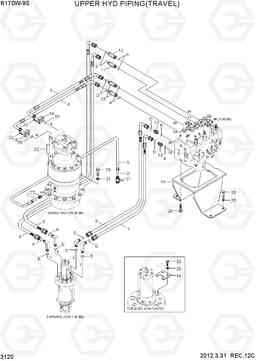

UPPER HYD PIPING(TRAVEL) R170W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X511-112544 | Соединитель | 2 | ||
| 11 | X511-112542 | Соединитель | 1 | ||
| 12 | X511-112546 | Соединитель | 1 | ||
| 13 | X500-110017 | Разъем | 2 | ||
| 14 | 31N4-13080YL | плита замок | 1 | ||
| 14 | 31N4-13080GG | плита замок | 1 | ||
| 16 | 31Q4-12250 | SUPPORT WA-MCV | 1 | ||
| 18 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 21 | S441-200002 | Шайба | 11 | ||
| 22 | 31E4-3039 | Палец для зуба ковша | 1 | ||
| 23 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | S037-123526 | Болт | 3 | ||
| 25 | S411-160006 | Шайба пружинная | 6 | ||
| 27 | X500-430003 | Разъем | 1 | ||
| 28 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 29 | S017-200756 | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 3 | 31N5-10430 | Рукав высокого давления (РВД) | 1 | ||
| 31 | 31Q9-11600 | Выпускной клапан | 1 | ||
| 33 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31N5-10440 | Рукав высокого давления (РВД) | 1 | ||
| 5 | P930-128027 | Шланг в сборе | 1 | ||
| 6 | P930-128025 | Шланг в сборе | 1 | ||
| 7 | P933-089028 | Шланг в сборе | 1 | ||
| 8 | P933-089030 | Шланг в сборе | 1 | ||
| 9 | 31Q5-10230 | Рукав высокого давления (РВД) | 1 | ||
| A | S631-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| B | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-014001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| E | S621-018001 | О кольцо | 4 |
