UPPER HYD PIPING 1(ADJUST BOOM) экскаватора колесного Hyundai R170W-9S
UPPER HYD PIPING 1(ADJUST BOOM) экскаватора колесного Hyundai R170W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:UPPER HYD PIPING 1(ADJUST BOOM)
Версия:

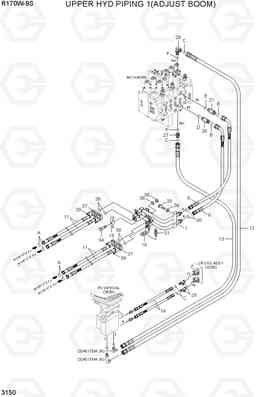

UPPER HYD PIPING 1(ADJUST BOOM) R170W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q5-11190 | Трубка в сборе | 1 | ||
| 11 | 31Q5-10310 | Рукав высокого давления (РВД) | 4 | ||
| 12 | P910-042056 | Шланг в сборе | 1 | ||
| 13 | P910-042062 | Шланг в сборе | 1 | ||
| 14 | P910-042020 | Шланг в сборе | 2 | ||
| 15 | 31N4-12270 | Трубный зажим | 1 | ||
| 16 | 31Q4-11170 | Кронштейн | 1 | ||
| 21 | X511-116544 | Соединитель | 1 | ||
| 26 | X511-112546 | Соединитель | 1 | ||
| 27 | X500-110001 | Разъем | 1 | ||
| 28 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 29 | X840-515151 | Переходник | 2 | ||
| 31 | S037-123026 | Болт | 2 | ||
| 33 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 34 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 35 | S207-101002 | Гайка | 1 | ||
| 36 | S403-102002 | Плоская шайба | 2 | ||
| 37 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 38 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 40 | S621-018001 | О кольцо | 2 | ||
| 6 | P930-128018 | Шланг в сборе | 1 | ||
| 9 | P930-128020 | Шланг в сборе | 1 | ||
| A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-018001 | О кольцо | 2 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| D | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| F | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
