Гидроцилиндр стрелы экскаватора колесного Hyundai R170W-9S
Гидроцилиндр стрелы экскаватора колесного Hyundai R170W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BOOM CYLINDER
Версия:2012.1.31 REV.12A

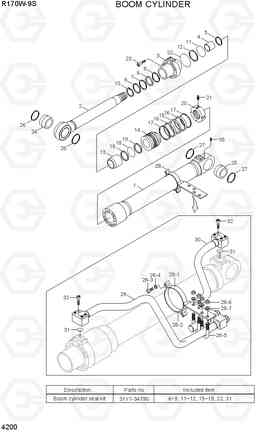

BOOM CYLINDER R170W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q5-50112 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31Q5-50113 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31Q5-50122 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| * | 31Q5-50123 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-34611 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-34620 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-094000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26051 | Кольцо | 1 | ||
| 14 | 31Y1-31130 | Поршень | 1 | ||
| 2 | 31Y1-34671 | Шток в сборе | 1 | ||
| 20 | 31YC-68030 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 23 | S109-160754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-98910 | Втулка поршневого пальца | 1 | ||
| 24 | 61QH-72810 | Втулка поршневого пальца | 1 | ||
| 25 | 61Q6-98810 | Втулка поршневого пальца | 1 | ||
| 25 | 61QH-72610 | Втулка поршневого пальца | 1 | ||
| 26 | Y020-075100 | Пыльник | 2 | ||
| 27 | Y020-070000 | Пыльник | 2 | ||
| 28 | 31Y1-34730 | группа в сборе LH | 1 | ||
| 28 | 31Y1-34740 | группа в сборе RH | 1 | ||
| 28-1 | 31Y1-34750 | Группа югу сборе LH | 1 | ||
| 28-1 | 31Y1-34760 | Группа югу сборе RH | 1 | ||
| 28-2 | 31YC-31060 | BAND | 1 | ||
| 28-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28-4 | S411-100002 | Шайба пружинная | 2 | ||
| 28-5 | S070-052738 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 28-6 | S205-101002 | Гайка | 4 | ||
| 28-7 | S411-100002 | Шайба пружинная | 4 | ||
| 29 | 31Y1-34771 | труба в сборе на колесах, LH | 1 | ||
| 29 | 31Y1-35041 | труба в сборе на колесах, LH | 1 | ||
| 29 | 31Y1-34781 | труба в сборе на колесах, относительной влажности | 1 | ||
| 29 | 31Y1-35051 | труба в сборе на колесах, относительной влажности | 1 | ||
| 3 | 31Y1-34710 | Сальник | 1 | ||
| 30 | 31Y1-37790 | Трубка в сборе (B), левая | 1 | ||
| 30 | 31Y1-37800 | Трубка в сборе (B), правая | 1 | ||
| 32 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 35 | P220-430201 | Пробка (заглушка) | 1 | ||
| 4 | S732-080030 | Втулка | 1 | ||
| 5 | Y191-086000 | Кольцо стопорное | 1 | ||
| K | 31Y1-34790 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-110003 | Кольцо | 1 | ||
| K15 | Y420-115002 | Уплотнение | 1 | ||
| K16 | Y310-115003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-115000 | Пыльник | 2 | ||
| K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-060003 | Кольцо | 2 | ||
| K22 | S632-115004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K31 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-080013 | уплотнение штока | 1 | ||
| K7 | Y180-080020 | Кольцо | 1 | ||
| K8 | Y240-080012 | Кольцевой буфер | 1 | ||
| K9 | Y110-080011 | стеклоочиститель пыли | 1 |
