Клапан в сборе экскаватора колесного Hyundai R170W-9S
Клапан в сборе экскаватора колесного Hyundai R170W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4310
Наименование:STEERING VALVE
Версия:2011.12.31 REV.11M

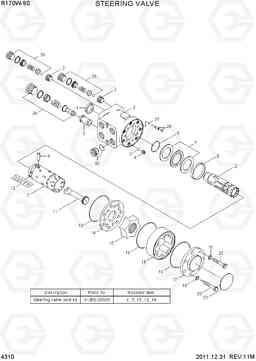

STEERING VALVE R170W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 81Q5-00010 | Клапан в сборе | 1 | ||
| * | 81EK-00011 | Клапан в сборе | 1 | ||
| K | YUBS-00333 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1 | @ | SEAL-DUST | 1 | ||
| K13 | @ | O-RING | 1 | ||
| K16 | @ | O-RING | 2 | ||
| K18 | @ | WASHER | 7 | ||
| K5 | @ | O-RING/ROTO GLYD | 1 | ||
| N11 | @ | SHAFT-CARDAN | 1 | ||
| N12 | @ | SPRING SET | 1 | ||
| N14 | @ | PLATE-DISTRIBUTOR | 1 | ||
| N15 | @ | SET-GEAR WHEEL | 1 | ||
| N17 | @ | COVER-END | 1 | ||
| N2 | @ | HSG,SPOOL,SLEEVE | 1 | ||
| N20 | @ | CREW-PIN | 1 | ||
| N21 | @ | SCREW | 6 | ||
| N22 | @ | PLATE-NAME | 1 | ||
| N24 | @ | RELIEF VALVE ASSY | 1 | ||
| N26 | @ | VALVE-SHOCK | 2 | ||
| N27 | @ | BALL | 2 | ||
| N29 | @ | BUSHING-W/PIN | 2 | ||
| N3 | @ | BALL | 1 | ||
| N32 | @ | VALVE-CHECK | 1 | ||
| N4 | @ | BUSHING-THREAD | 1 | ||
| N7 | @ | BEARING ASSY | 1 | ||
| N8 | @ | RING | 1 | ||
| N9 | @ | PIN-CROSS | 1 |
