BOOM MOUNTING(ADJUST BOOM) экскаватора колесного Hyundai R170W-9S

Код подсистемы:7050

Наименование:BOOM MOUNTING(ADJUST BOOM)

Версия:2011. 8.31 REV.11H

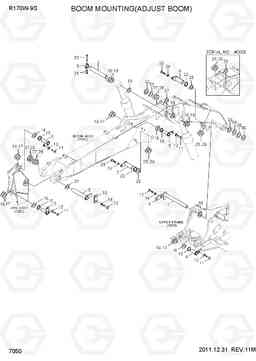

BOOM MOUNTING(ADJUST BOOM) R170W-9S

Поз.	Код	Наименование	Кол	Прим.
1	61Q5-11011	Палец	1
10	61Q5-10710	Пластина	1
11	S017-16025D	Болт с шестигранной головкой (под шестигранник)	5
12	S017-16030D	Болт с шестигранной головкой (под шестигранник)	4
13	61N8-00310-DA	Шайба	5
14	S411-160006	Шайба пружинная	4
15	61Q8-00130	Распорный штифт	5
16	S993-070135	Шайба	10
17	S991-070135	Шайба полимерная	5
18	S993-075135	Шайба	2
18	S993-075135	Шайба	4
19	S991-075135	Шайба полимерная	1
19	S991-075135	Шайба полимерная	2
2	61EK-11021	Палец	1
20	S017-161606	Болт с шестигранной головкой (под шестигранник)	2
21	S205-16100B	Гайка	4
22	61Q8-00190	Распорный штифт	2
23	S017-20030D	Болт с шестигранной головкой (под шестигранник)	2
24	61N8-00320-DA	Шайба	2
25	S993-095160	Шайба	4
26	S994-095160	прокладка (2.5T) полимер	2
27	S993-075170	Шайба	4
28	S994-075170	прокладка (2.5T) полимер	2
29	S993-075190	Шайба	2
3	61Q5-11120	Палец	1
30	S994-075190	прокладка (2.5T) полимер	1
31	S991-075170	Шайба полимерная	2
32	S992-075170	прокладка (1.5T) полимер	2
33	S993-080160	Шайба	2
34	S991-080160	Шайба полимерная	1
35	S992-080160	прокладка (1.5T) полимер	1
36	S994-080160	прокладка (2.5T) полимер	1
4	61Q5-01421	Палец	2
5	61Q5-01430	Палец	3
6	61Q5-01440	Палец	1
7	61Q5-01450	Палец	1
8	61Q5-10500	Стопор пальца	2
9	61Q4-10711	Пластина	1
