Система охлаждения экскаватора гусеничного Hyundai R180LC-3

Код подсистемы:1030

Наименование:COOLING SYSTEM

Версия:'98. 3.20 REV.3

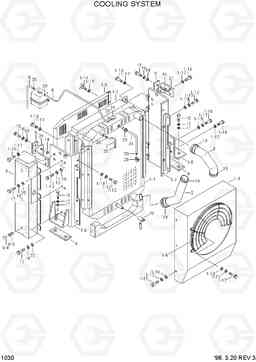

COOLING SYSTEM R180LC-3

Поз.	Код	Наименование	Кол	Прим.
1	11EK-42011	RADIATOR TOTAL ASSY	1
1-1	11EK-42020	Радиатор в сборе	1
1-12	S015-080162	Болт с шестигранной головкой (под шестигранник)	18
1-13	S411-080002	Шайба пружинная	18
1-14	S091-060162	BOLT-WING	2
1-15	S411-060002	Шайба пружинная	2
1-16	S017-100302	Болт с шестигранной головкой (под шестигранник)	17
1-17	S411-100002	Шайба пружинная	17
1-18	S403-082002	Плоская шайба	18
1-19	S403-102002	Плоская шайба	6
1-2	11EK-42031	Масляный радиатор в сборе	1
1-3	11EK-42040	Кожух	1
1-3	11EK-42041	Кожух	1
1-4	11EK-42050	GUARD-FAN	1
1-5	11EK-42061	WIRE NET	1
1-6	11EK-42071	Опора	1
1-7	11EK-42081	Опора	1
1-8	11EK-42090	Кронштейн	1
10	S017-120402	Болт с шестигранной головкой (под шестигранник)	4
11	S403-122002	Плоская шайба	4
12	S411-120002	Шайба пружинная	4
13	S017-100302	Болт с шестигранной головкой (под шестигранник)	4
14	S205-101002	Гайка	4
15	S403-102002	Плоская шайба	4
16	S411-100002	Шайба пружинная	4
17	S015-080202	Болт с шестигранной головкой (под шестигранник)	3
18	S411-080002	Шайба пружинная	3
19	S520-070000	Зажим	4
2	11EK-42130	HOSE-INLET	1
20	S520-015000	Зажим	6
21	11EK-42171	Кронштейн	2
22	S403-082002	Плоская шайба	3
23	11EK-42250	Соединитель	1
24	11EK-42240	HOSE-MAKE UP	1
25	11EK-42260	Соединитель	1
26	11EK-42210	член Дарин	1
27	11EK-42200	давление крышка	1
3	11EK-42180	HOSE-OUTLET	1
4	11EK-42140	RUBBER PAD	2
5	11EK-42150	RUBBER PAD	2
6	11EK-42160	Пластина	1
6-3	71EM-51590	Двухсторонний болт	3
6-4	71EM-51580	Болт	3
7	11E9-4107	HOSE-VENT	1
8	11E4-4013	Наливной шланг	2
