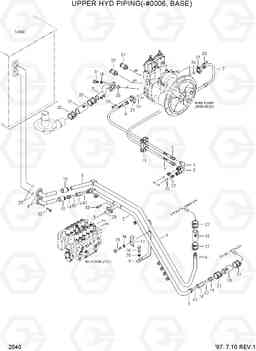

UPPER HYD PIPING(-#0006, BASE) экскаватора гусеничного Hyundai R180LC-3

Код подсистемы:2040

Наименование:UPPER HYD PIPING(-#0006, BASE)

Версия:'97. 7.10 REV.1

UPPER HYD PIPING(-#0006, BASE) R180LC-3

Поз.	Код	Наименование	Кол	Прим.
1	31EK-11011	Трубка в сборе	1
11	31EK-11110	Зажим	1
13	31E5-3001	Трубный зажим	1
14	31EK-11141	Фиттинг	1
15	31E9-0147	Фиттинг	1
16	31E9-0142	Клапан обратный	1
17	31E9-0143	Клапан обратный	1
18	E131-0673	Муфта соединительная	2
19	P760-072021	HOSE-RUBBER LOW	2
2	31EK-11021	Трубка в сборе	1
20	P760-101030	HOSE-RUBBER LOW	1
21	P174-160104	фланец раскол	4
22	P010-110005	Соединитель	2
23	S631-024004	Кольцо уплотнительное (О-кольцо)	2
24	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
25	Y172-003004	О кольцо	3
26	S632-100001	Кольцо уплотнительное (О-кольцо)	1
27	S520-055000	Зажим	8
28	S520-100000	Зажим	4
29	S017-100802	Болт с шестигранной головкой (под шестигранник)	1
3	31EK-11030	PIPE-SUCTION	1
30	S017-120302	Болт с шестигранной головкой (под шестигранник)	2
31	S017-160352	Болт с шестигранной головкой (под шестигранник)	4
32	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
33	S109-120356	Болт с шестигранной головкой (под шестигранник)	12
34	S411-100002	Шайба пружинная	1
35	S411-120002	Шайба пружинная	2
36	S411-160002	Шайба пружинная	4
37	31EK-11120	COUPLING-SCREW	2
4	31EK-11040	Трубка в сборе	2
42	S631-044004	Кольцо уплотнительное (О-кольцо)	4
5	31EK-11051	PIPE-RETURN	1
6	31EK-11061	PIPE-RETURN	1
7	31EK-11072	Рукав высокого давления (РВД)	1
8	31EK-11082	Рукав высокого давления (РВД)	1
9	31EM-11091	BRACKET-RETURN	1
